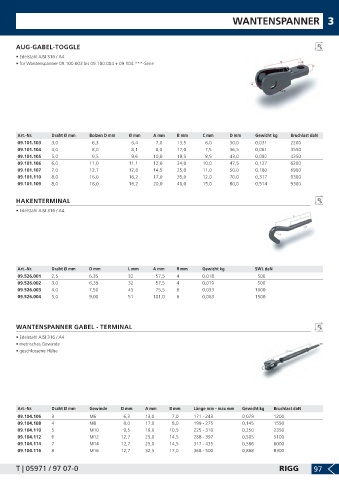

WANTENSPANNER 3

AUG-GABEL-TOGGLE
• Edelstahl AISI 316 / A4
• für Wantenspanner 09.100.003 bis 09.100.004 + 09.104.***-Serie

Art.-Nr. Draht Ø mm Bolzen D mm Ø mm A mm B mm C mm D mm Gewicht kg Bruchlast daN
09.101.103 3,0 6,3 6,4 7,0 13,5 6,0 30,0 0,031 2200
09.101.104 4,0 8,0 8,1 8,0 17,0 7,5 36,5 0,061 3550
09.101.105 5,0 9,5 9,6 10,0 19,5 8,5 43,0 0,092 4350
09.101.106 6,0 11,0 11,1 12,0 24,0 10,0 47,5 0,137 6200
09.101.107 7,0 12,7 12,8 14,5 25,0 11,0 50,0 0,180 6900
09.101.110 8,0 16,0 16,2 17,0 35,0 12,0 70,0 0,317 9300
09.101.109 8,0 16,0 16,2 20,0 40,0 15,0 80,0 0,514 9300

HAKENTERMINAL
• Edelstahl AISI 316 / A4

Art.-Nr. Draht Ø mm D mm L mm A mm R mm Gewicht kg SWL daN
09.526.001 2,5 6,35 32 57,5 4 0,018 500
09.526.002 3,0 6,35 32 57,5 4 0,019 500
09.526.003 4,0 7,50 45 75,5 6 0,033 1000
09.526.004 5,0 9,00 51 101,0 6 0,063 1500

WANTENSPANNER GABEL - TERMINAL

• Edelstahl AISI 316 / A4
• metrisches Gewinde
• geschlossene Hülse

Art.-Nr. Draht Ø mm Gewinde D mm A mm B mm Länge min - max mm Gewicht kg Bruchlast daN
09.104.106 3 M6 6,3 13,0 7,0 171 - 243 0,079 1200
09.104.108 4 M8 8,0 17,0 8,0 199 - 275 0,145 1550
09.104.110 5 M10 9,5 19,0 10,5 225 - 310 0,250 2350
09.104.112 6 M12 12,7 25,0 14,5 288 - 397 0,505 5100
09.104.114 7 M14 12,7 25,0 14,5 317 - 435 0,586 6000
09.104.116 8 M16 12,7 32,5 17,0 368 - 500 0,868 8300
