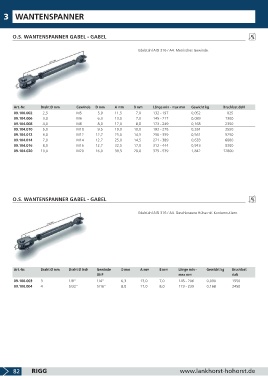

Page 84 - Lankhorst/Hohorst Hauptkatalog 2017-2018
P. 84
3 WANTENSPANNER
O.S. WANTENSPANNER GABEL - GABEL
Edelstahl AISI 316 / A4. Metrisches Gewinde.
Art.-Nr. Draht Ø mm Gewinde D mm A mm B mm Länge min - max mm Gewicht kg Bruchlast daN
09.100.002 2,5 M5 5,0 11,5 7,0 132 - 197 0,052 825
09.104.006 3,0 M6 6,3 13,0 7,0 145 - 217 0,089 1300
09.104.008 4,0 M8 8,0 17,0 8,0 173 - 249 0,168 2350
09.104.010 5,0 M10 9,5 19,0 10,0 193 - 278 0,284 3550
09.104.012 6,0 M12 12,7 25,0 14,5 250 - 359 0,561 5250
09.104.014 7,0 M14 12,7 25,0 14,5 271 - 389 0,633 6000
09.104.016 8,0 M16 12,7 32,5 17,0 312 - 444 0,943 8300
09.104.020 10,0 M20 16,0 39,5 20,0 375 - 539 1,842 12800
O.S. WANTENSPANNER GABEL - GABEL
Edelstahl AISI 316 / A4. Geschlossene Hülse mit Kontermuttern.
Art.-Nr. Draht Ø mm Draht Ø inch Gewinde D mm A mm B mm Länge min - Gewicht kg Bruchlast
UNF max mm daN
09.100.003 3 1/8" 1/4" 6,3 13,0 7,0 145 - 206 0,090 1550
09.100.004 4 5/32" 5/16" 8,0 17,0 8,0 173 - 239 0,168 2450
