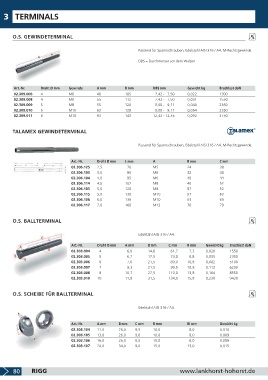

Page 82 - Lankhorst/Hohorst Hauptkatalog 2017-2018

3 TERMINALS

O.S. GEWINDETERMINAL

Passend für Spannschrauben, Edelstahl AISI 316 / A4, M-Rechtsgewinde.
DBS = Durchmesser vor dem Walzen

Art.-Nr. Draht Ø mm Gewinde A mm B mm DBS mm Gewicht kg Bruchlast daN
02.309.006 4 M6 48 105 7,42 - 7,50 0,022 1300
02.309.008 4 M8 55 112 7,42 - 7,50 0,031 1550
02.309.009 5 M8 55 120 9,00 - 9,11 0,040 2350
02.309.010 5 M10 63 128 9,00 - 9,11 0,054 2350
02.309.011 6 M10 63 143 12,42 - 12,55 0,092 3750

TALAMEX GEWINDETERMINAL

Passend für Spannschrauben, Edelstahl AISI 316 / A4, M-Rechtsgewinde.

Art.-Nr. Draht Ø mm L mm A B mm C mm
02.306.125 2,5 70 M5 24 38
02.306.103 3,0 80 M6 32 40
02.306.104 4,0 95 M6 40 44
02.306.114 4,0 102 M8 40 52
02.306.105 5,0 120 M8 57 52
02.306.115 5,0 130 M10 57 63
02.306.106 6,0 136 M10 63 63
02.306.117 7,0 160 M12 70 79

O.S. BALLTERMINAL

Edelstahl AISI 316 / A4.

Art.-Nr. Draht Ø mm A mm B mm C mm R mm Gewicht kg Bruchlast daN
02.303.004 4 6,0 14,6 61,7 7,3 0,020 1550
02.303.005 5 6,7 17,5 74,0 8,8 0,035 2350
02.303.006 6 7,6 21,5 89,0 10,8 0,082 5100
02.303.007 7 9,3 21,5 99,5 10,8 0,112 6200
02.303.008 8 10,7 27,5 110,0 13,8 0,164 8550
02.303.010 10 11,8 31,5 134,0 15,8 0,236 9430

O.S. SCHEIBE FÜR BALLTERMINAL

Edelstahl AISI 316 / A4.

Art.-Nr. A mm B mm C mm R mm Ri mm Gewicht kg
02.303.104 11,0 26,0 9,5 10,0 8,0 0,010
02.303.105 13,0 26,0 9,0 10,0 8,0 0,009
02.303.106 16,0 26,0 8,5 10,0 8,0 0,009
02.303.107 20,0 34,0 9,0 15,0 13,0 0,015
