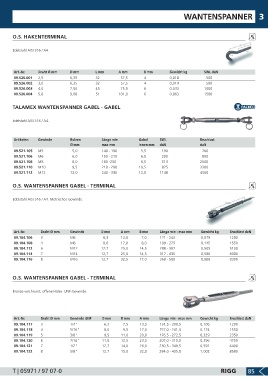

P. 87
WANTENSPANNER 3
O.S. HAKENTERMINAL
Edelstahl AISI 316 / A4.
Art.-Nr. Draht Ø mm D mm L mm A mm R mm Gewicht kg SWL daN
09.526.001 2,5 6,35 32 57,5 4 0,018 500
09.526.002 3,0 6,35 32 57,5 4 0,019 500
09.526.003 4,0 7,50 45 75,5 6 0,033 1000
09.526.004 5,0 9,00 51 101,0 6 0,063 1500
TALAMEX WANTENSPANNER GABEL - GABEL
Edelstahl AISI 316 / A4.
Artikelnr: Gewinde Bolzen Länge min Gabel SWL Bruchlast
Ø mm max mm innen mm daN daN
09.521.105 M5 5,0 140 - 190 5,5 190 760
09.521.106 M6 6,0 150 - 210 6,5 200 800
09.521.108 M8 8,0 180 -250 8,5 513 2000
09.521.110 M10 9,5 210 - 290 10,5 825 3300
09.521.112 M12 12,0 240 - 330 12,0 1148 4500
O.S. WANTENSPANNER GABEL - TERMINAL
Edelstahl AISI 316 / A4. Metrisches Gewinde.
Art.-Nr. Draht Ø mm Gewinde D mm A mm B mm Länge min - max mm Gewicht kg Bruchlast daN
09.104.106 3 M6 6,3 13,0 7,0 171 - 243 0,079 1200
09.104.108 4 M8 8,0 17,0 8,0 199 - 275 0,145 1550
09.104.112 6 M12 12,7 25,0 14,5 288 - 397 0,505 5100
09.104.114 7 M14 12,7 25,0 14,5 317 - 435 0,586 6000
09.104.116 8 M16 12,7 32,5 17,0 368 - 500 0,868 8300
O.S. WANTENSPANNER GABEL - TERMINAL
Bronze verchromt, offene Hülse. UNF-Gewinde.
Art.-Nr. Draht Ø mm Gewinde UNF D mm B mm A mm Länge min - max mm Gewicht kg Bruchlast daN
09.104.117 3 1/4" 6,3 7,5 13,5 134,5 - 208,5 0,106 1200
09.104.118 4 5/16" 8,0 9,5 17,0 157,0 - 241,0 0,174 1550
09.104.119 5 3/8" 9,5 11,0 20,0 176,5 - 272,5 0,329 2350
09.104.120 6 7/16" 11,0 12,5 23,5 207,0 - 315,0 0,396 4750
09.104.121 7 1/2" 12,7 14,0 26,0 230,5 - 349,5 0,592 6400
09.104.122 8 5/8" 12,7 15,0 32,0 284,0 - 435,0 1,002 8580
