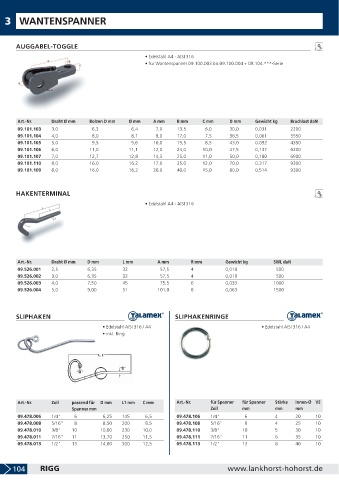

Page 106 - Lankhorst Katalog 2021/2022
P. 106
3 WANTENSPANNER
AUGGABEL-TOGGLE
• Edelstahl A4 - AISI 316
• für Wantenspanner 09.100.003 bis 09.100.004 + 09.104.***-Serie
Art.-Nr. Draht Ø mm Bolzen D mm Ø mm A mm B mm C mm D mm Gewicht kg Bruchlast daN
09.101.103 3,0 6,3 6,4 7,0 13,5 6,0 30,0 0,031 2200
09.101.104 4,0 8,0 8,1 8,0 17,0 7,5 36,5 0,061 3550
09.101.105 5,0 9,5 9,6 10,0 19,5 8,5 43,0 0,092 4350
09.101.106 6,0 11,0 11,1 12,0 24,0 10,0 47,5 0,137 6200
09.101.107 7,0 12,7 12,8 14,5 25,0 11,0 50,0 0,180 6900
09.101.110 8,0 16,0 16,2 17,0 35,0 12,0 70,0 0,317 9300
09.101.109 8,0 16,0 16,2 20,0 40,0 15,0 80,0 0,514 9300
HAKENTERMINAL
• Edelstahl A4 - AISI 316
Art.-Nr. Draht Ø mm D mm L mm A mm R mm Gewicht kg SWL daN
09.526.001 2,5 6,35 32 57,5 4 0,018 500
09.526.002 3,0 6,35 32 57,5 4 0,019 500
09.526.003 4,0 7,50 45 75,5 6 0,033 1000
09.526.004 5,0 9,00 51 101,0 6 0,063 1500
SLIPHAKEN SLIPHAKENRINGE
• Edelstahl AISI 316 / A4 • Edelstahl AISI 316 / A4
• inkl. Ring
Art.-Nr. Zoll passend für D mm L1 mm C mm Art.-Nr. für Spanner für Spanner Stärke Innen-Ø VE
Spanner mm Zoll mm mm mm
09.478.006 1/4" 6 6,25 145 6,5 09.478.106 1/4" 6 4 20 10
09.478.008 5/16" 8 8,50 200 8,5 09.478.108 5/16" 8 4 25 10
09.478.010 3/8" 10 10,00 230 10,0 09.478.110 3/8" 10 5 30 10
09.478.011 7/16" 11 13,70 250 11,5 09.478.111 7/16" 11 6 35 10
09.478.013 1/2" 13 14,00 300 12,5 09.478.113 1/2" 13 6 40 10
104 RIGG www.lankhorst-hohorst.de
