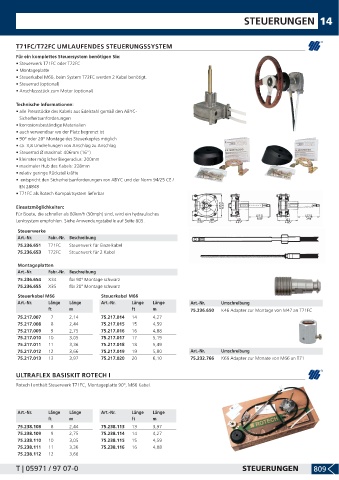

STEUERUNGEN               14




       T71FC/T72FC UMLAUFENDES STEUERUNGSSYSTEM
       Für ein komplettes Steuersystem benötigen Sie:
       • Steuerwerk T71FC oder T72FC
       • Montageplatte
       • Steuerkabel M66, beim System T72FC werden 2 Kabel benötigt.
       • Steuerrad (optional)
       • Anschlussstück zum Motor (optional)
       Technische Informationen:
       • alle Pressstücke des Kabels aus Edelstahl gemäß den ABYC-
        Sicherheitsanforderungen
       • korrosionsbeständige Materialien
       • auch verwendbar wo der Platz begrenzt ist
       • 90° oder 20° Montage des Steuerkopfes möglich
       • ca. 3,8 Umdrehungen von Anschlag zu Anschlag
       • Steuerrad Ø maximal: 406mm (16")
       • kleinster möglicher Biegeradius: 200mm
       • maximaler Hub des Kabels: 228mm
       • relativ geringe Rückstellkräfte
       • entspricht den Sicherheitsanforderungen von ABYC und der Norm 94/25 CE /
        EN 28848
       • T71FC als Rotech Kompaktsystem lieferbar

       Einsatzmöglichkeiten:
       Für Boote, die schneller als 80km/h (50mph) sind, wird ein hydraulisches
       Lenksystem empfohlen. Siehe Anwendungstabelle auf Seite 805.
       Steuerwerke
       Art.-Nr.   Fabr.-Nr.  Beschreibung
       75.236.651  T71FC  Steuerwerk für Einzelkabel
       75.236.653  T72FC  Steuerwerk für 2 Kabel

       Montageplatten
       Art.-Nr.   Fabr.-Nr.  Beschreibung
       75.236.654  X34   für 90° Montage schwarz
       75.236.655  X35   für 20° Montage schwarz
       Steuerkabel M66               Steuerkabel M66
       Art.-Nr.   Länge  Länge       Art.-Nr.  Länge   Länge        Art.-Nr.   Umschreibung
                  ft     m                     ft      m            75.236.650  K46 Adapter zur Montage von M47 an T71FC
       75.217.007  7     2,14        75.217.014  14    4,27
       75.217.008  8     2,44        75.217.015  15    4,59
       75.217.009  9     2,75        75.217.016  16    4,88
       75.217.010  10    3,05        75.217.017  17    5,19
       75.217.011  11    3,36        75.217.018  18    5,49
       75.217.012  12    3,66        75.217.019  19    5,80         Art.-Nr.   Umschreibung
       75.217.013  13    3,97        75.217.020  20    6,10         75.232.766  K66 Adapter zur Monate von M66 an T71


       ULTRAFLEX BASISKIT ROTECH I
       Rotech I enthält Steuerwerk T71FC, Montageplatte 90°, M66 Kabel.




       Art.-Nr.              Länge        Länge   Art.-Nr.              Länge        Länge
                                  ft               m                            ft               m
       75.238.108       8             2,44  75.238.113      13            3,97
       75.238.109       9             2,75  75.238.114      14            4,27
       75.238.110      10            3,05  75.238.115      15            4,59
       75.238.111      11            3,36  75.238.116      16            4,88
       75.238.112      12            3,66
