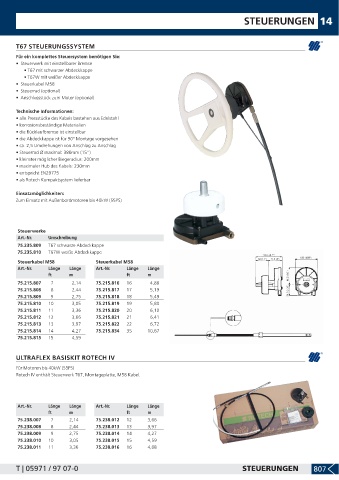

Page 809 - Lankhorst Katalog 2021/2022

STEUERUNGEN 14

T67 STEUERUNGSSYSTEM
Für ein komplettes Steuersystem benötigen Sie:
• Steuerwerk mit einstellbarer Bremse
• T67 mit schwarzer Abdeckkappe
• T67W mit weißer Abdeckkappe
• Steuerkabel M58
• Steuerrad (optional)
• Anschlussstück zum Motor (optional)

Technische Informationen:
• alle Pressstücke des Kabels bestehen aus Edelstahl
• korrosionsbeständige Materialien
• die Rücklaufbremse ist einstellbar
• die Abdeckkappe ist für 90° Montage vorgesehen
• ca. 2,5 Umdrehungen von Anschlag zu Anschlag
• Steuerrad Ø maximal: 380mm (15")
• kleinster möglicher Biegeradius: 200mm
• maximaler Hub des Kabels: 230mm
• entspricht EN29775
• als Rotech Kompaktsystem lieferbar

Einsatzmöglichkeiten:
Zum Einsatz mit Außenbordmotoren bis 40kW (55PS)

Steuerwerke
Art.-Nr. Umschreibung
75.235.809 T67 schwarze Abdeckkappe
75.235.810 T67W weiße Abdeckkappe
Steuerkabel M58 Steuerkabel M58
Art.-Nr. Länge Länge Art.-Nr. Länge Länge
ft m ft m
75.215.807 7 2,14 75.215.816 16 4,88
75.215.808 8 2,44 75.215.817 17 5,19
75.215.809 9 2,75 75.215.818 18 5,49
75.215.810 10 3,05 75.215.819 19 5,80
75.215.811 11 3,36 75.215.820 20 6,10
75.215.812 12 3,66 75.215.821 21 6,41
75.215.813 13 3,97 75.215.822 22 6,72
75.215.814 14 4,27 75.215.834 35 10,67
75.215.815 15 4,59

ULTRAFLEX BASISKIT ROTECH IV
Für Motoren bis 40kW (55PS)
Rotech IV enthält Steuerwerk T67, Montageplatte, M58 Kabel.

Art.-Nr. Länge Länge Art.-Nr. Länge Länge
ft m ft m
75.238.007 7 2,14 75.238.012 12 3,66
75.238.008 8 2,44 75.238.013 13 3,97
75.238.009 9 2,75 75.238.014 14 4,27
75.238.010 10 3,05 75.238.015 15 4,59
75.238.011 11 3,36 75.238.016 16 4,88

T | 05971 / 97 07-0 STEUERUNGEN 807
