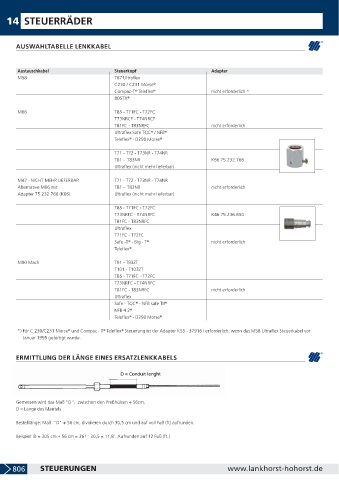

Page 808 - Lankhorst Katalog 2021/2022

14 STEUERRÄDER

AUSWAHLTABELLE LENKKABEL

Austauschkabel Steuerkopf Adapter
M58 T67 Ultraflex
®
C230 / C231 Morse
Compac-T Teleflex nicht erforderlich *
®
®
®
805TX

M66 T85 - T71FC - T72FC
T73NRCF - T74NRCF
T81FC - T83NRFC nicht erforderlich
®
Ultraflex Safe TQC / NFB
®
Teleflex - D290 Morse
®
®

T71 - T72 - T73NR - T74NR
T81 - T83NR K66 75.232.766
Ultraflex (nicht mehr lieferbar)

M47 - NICHT MEHR LIEFERBAR T71 - T72 - T73NR - T74NR
Alternative M66 mit T81 - T83NR nicht erforderlich
Adapter 75.232.766 (K66) Ultraflex (nicht mehr lieferbar)

T85 - T71FC - T72FC
T73NRFC - T74NRFC K46 75.236.650
T81FC - T83NRFC
Ultraflex
T71FC - T72FC
®
®
Safe -T - Big - T nicht erforderlich
®
Teleflex

M90 Mach T91 - T93ZT
T101 - T103ZT
T85 - T71FC - T72FC
T73NRFC - T74NRFC
T81FC - T83NRFC nicht erforderlich
Ultraflex
®
Safe - TQC - NFB safe TII
®
®
NFB 4.2
®
®
Teleflex - D290 Morse
®
®
*) Für C 230/C231 Morse und Compac - T Teleflex Steuerung ist der Adapter K55 - 37916 I erforderlich, wenn das M58 Ultraflex Steuerkabel vor
®
Januar 1995 gefertigt wurde.
ERMITTLUNG DER LÄNGE EINES ERSATZLENKKABELS

Gemessen wird das Maß "D", zwischen den Preßhülsen + 56cm.
D = Länge des Mantels

Bestelllänge: Maß "D" + 56 cm, dividieren durch 30,5 cm und auf voll Fuß (ft) aufrunden.

Beispiel: D = 305 cm + 56 cm = 361 : 30,5 = 11,8’. Aufrunden auf 12 Fuß (ft.)

806 STEUERUNGEN www.lankhorst-hohorst.de
