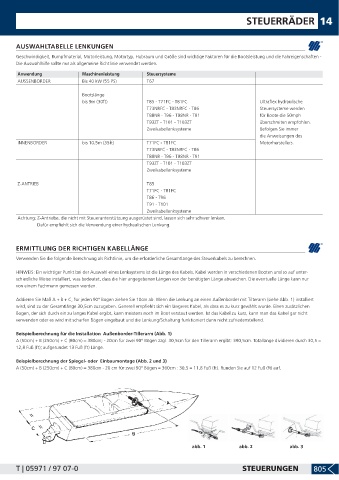

STEUERRÄDER 14

AUSWAHLTABELLE LENKUNGEN
Geschwindigkeit, Rumpfmaterial, Motorleistung, Motortyp, Hubraum und Größe sind wichtige Faktoren für die Bootsleistung und die Fahreigenschaften -
Die Auswahlhilfe sollte nur als allgemeine Richtlinie verwendet werden.
Anwendung Maschinenleistung Steuersysteme
AUSSENBORDER Bis 40 kW (55 PS) T67

Bootslänge
bis 9m (30ft) T85 - T71FC - T81FC Ultraflex hydraulische
T73NRFC - T83NRFC - T86 Steuersysteme werden
T88NR - T96 - T98NR - T91 für Boote die 50mph
T93ZT - T101 - T103ZT überschreiten empfohlen.
Zweikabellenksysteme Befolgen Sie immer
die Anweisungen des
INNENBORDER bis 10,5m (35ft) T71FC - T81FC Motorherstellers.
T73NRFC - T83NRFC - T86
T88NR - T96 - T98NR - T91
T93ZT - T101 - T103ZT
Zweikabellenksysteme

Z-ANTRIEB T85
T71FC - T81FC
T86 - T96
T91 - T101
Zweikabellenksysteme
Achtung: Z-Antriebe, die nicht mit Steuerunterstützung ausgerüstet sind, lassen sich sehr schwer lenken.
Dafür empfiehlt sich die Verwendung einer hydraulischen Lenkung.

ERMITTLUNG DER RICHTIGEN KABELLÄNGE
Verwenden Sie die folgende Berechnung als Richtlinie, um die erforderliche Gesamtlänge des Steuerkabels zu berechnen.

HINWEIS: Ein wichtiger Punkt bei der Auswahl eines Lenksystems ist die Länge des Kabels. Kabel werden in verschiedenen Booten und so auf unter-
schiedliche Weise installiert, was bedeutet, dass die hier angegebenen Längen von der benötigten Länge abweichen. Die eventuelle Länge kann nur
von einem Fachmann gemessen werden.

Addieren Sie Maß A + B + C, für jeden 90° Bogen ziehen Sie 10cm ab. Wenn die Lenkung an einen Außenborder mit Tilterarm (siehe Abb. 1) installiert
wird, sind zu der Gesamtlänge 30,5cm zuzugeben. Generell empfiehlt sich ein längeres Kabel, als dass es zu kurz gewählt wurde. Einen zusätzlichen
Bogen, der sich durch ein zu langes Kabel ergibt, kann meistens noch im Boot verstaut werden. Ist das Kabel zu kurz, kann man das Kabel gar nicht
verwenden oder es wird mit scharfen Bögen eingebaut und die Lenkung/Schaltung funktioniert dann nicht zufriedenstellend.

Beispielberechnung für die Installation Außenborder-Tillerarm (Abb. 1)
A (50cm) + B (250cm) + C (80cm) = 380cm; - 20cm für zwei 90° Bögen zzgl. 30,5cm für den Tillerarm ergibt: 390,5cm. Totallänge dividieren durch 30,5 =
12,8 Fuß (ft); aufgerundet 13 Fuß (ft) Länge.

Beispielberechnung der Spiegel- oder Einbaumontage (Abb. 2 und 3)
A (50cm) + B (250cm) + C (80cm) = 380cm - 20 cm für zwei 90° Bögen = 360cm : 30,5 = 11,8 Fuß (ft). Runden Sie auf 12 Fuß (ft) auf.

abb. 1 abb. 2 abb. 3
