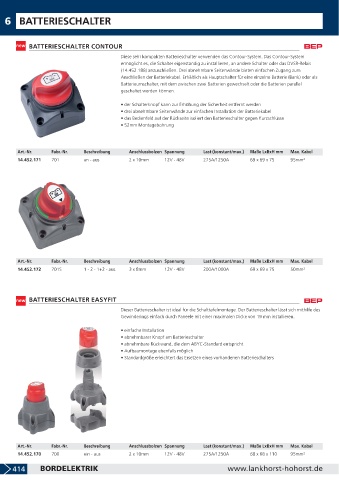

Page 416 - Lankhorst Katalog 2021/2022

6 BATTERIESCHALTER

BATTERIESCHALTER CONTOUR
Diese sehr kompakten Batterieschalter verwenden das Contour-System. Das Contour-System
ermöglicht es, die Schalter eigenständig zu installieren, an andere Schalter oder das DVSR-Relais
(14.452.188) anzuschließen. Drei abnehmbare Seitenwände bieten einfachen Zugang zum
Anschließen der Batteriekabel. Erhältlich als Hauptschalter für eine einzelne Batterie (Bank) oder als
Batterieumschalter, mit dem zwischen zwei Batterien gewechselt oder die Batterien parallel
geschaltet werden können.
• der Schalterknopf kann zur Erhöhung der Sicherheit entfernt werden
• drei abnehmbare Seitenwände zur einfachen Installation der Batteriekabel
• das Bedienfeld auf der Rückseite isoliert den Batterieschalter gegen Kurzschlüsse
• 52mm Montagebohrung

Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.171 701 an - aus 2 x 10mm 12V - 48V 275A/1250A 69 x 69 x 75 95mm 2

Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.172 701S 1-2- 1+2 - aus 3x 8mm 12V - 48V 200A/1000A 69 x 69 x 75 50mm 2

BATTERIESCHALTER EASYFIT

Dieser Batterieschalter ist ideal für die Schalttafelmontage. Der Batterieschalter lässt sich mithilfe des
Gewinderings einfach durch Paneele mit einer maximalen Dicke von 19 mm installieren.

• einfache Installation
• abnehmbarer Knopf am Batterieschalter
• abnehmbare Rückwand, die dem ABYC-Standard entspricht
• Aufbaumontage ebenfalls möglich
• Standardgröße erleichtert das Ersetzen eines vorhandenen Batterieschalters

Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.170 700 ein - aus 2 x 10mm 12V - 48V 275A/1250A 68 x 68 x 110 95mm 2
