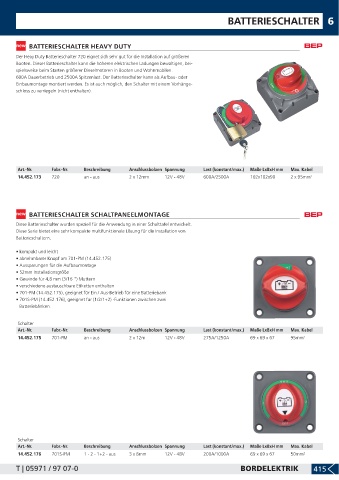

Page 417 - Lankhorst Katalog 2021/2022

BATTERIESCHALTER 6

BATTERIESCHALTER HEAVY DUTY
Der Heay Duty Batterieschalter 720 eignet sich sehr gut für die Installation auf größeren
Booten. Dieser Batterieschalter kann die höheren elektrischen Ladungen bewältigen, bei-
spielsweise beim Starten größerer Dieselmotoren in Booten und Wohnmobilen.
600A Dauerbetrieb und 2500A Spitzenlast. Der Batterieschalter kann als Aufbau- oder
Einbaumontage montiert werden. Es ist auch möglich, den Schalter mit einem Vorhänge-
schloss zu verriegeln (nicht enthalten).

Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.173 720 an - aus 2 x 12mm 12V - 48V 600A/2500A 102x102x90 2 x 95mm 2

BATTERIESCHALTER SCHALTPANEELMONTAGE

Diese Batterieschalter wurden speziell für die Anwendung in einer Schalttafel entwickelt.
Diese Serie bietet eine sehr kompakte multifunktionale Lösung für die Installation von
Batterieschaltern.

• kompakt und leicht
• abnehmbarer Knopf am 701-PM (14.452.175)
• Aussparungen für die Aufbaumontage
• 52mm Installationsgröße
• Gewinde für 4,8 mm (3/16 ") Muttern
• verschiedene austauschbare Etiketten enthalten
• 701-PM (14.452.175), geeignet für Ein / Aus-Betrieb für eine Batteriebank
• 701S-PM (14.452.176), geeignet für (1/2/1+2) -Funktionen zwischen zwei
Batteriebänken.

Schalter
Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.175 701-PM an - aus 2 x 12m 12V - 48V 275A/1250A 69 x 69 x 67 95mm 2

Schalter
Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.176 701S-PM 1-2- 1+2 - aus 3x 8mm 12V - 48V 200A/1000A 69 x 69 x 67 50mm 2

T | 05971 / 97 07-0 BORDELEKTRIK 415
