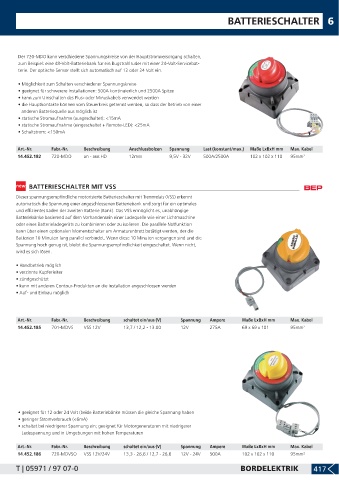

Page 419 - Lankhorst Katalog 2021/2022

BATTERIESCHALTER 6

Der 720-MDO kann verschiedene Spannungskreise von der Hauptstromversorgung schalten,
zum Beispiel: eine 48-Volt-Batteriebank für ein Bugstrahlruder mit einer 24-Volt-Servicebat-
terie. Der optische Sensor stellt sich automatisch auf 12 oder 24 Volt ein.

• Möglichkeit zum Schalten verschiedener Spannungskreise
• geeignet für schwerere Installationen: 500A kontinuierlich und 2500A Spitze
• kann zum Umschalten des Plus- oder Minuskabels verwendet werden
• die Hauptkontakte können vom Steuerkreis getrennt werden, so dass der Betrieb von einer
anderen Batteriequelle aus möglich ist
• statische Stromaufnahme (ausgeschaltet): <15mA
• statische Stromaufnahme (eingeschaltet + Remote-LED): <25mA
• Schaltstrom: <150mA

Art.-Nr. Fabr.-Nr. Beschreibung Anschlussbolzen Spannung Last (konstant/max.) Maße LxBxH mm Max. Kabel
14.452.182 720-MDO an - aus HD 12mm 9,5V - 32V 500A/2500A 102 x 102 x 110 95mm 2

BATTERIESCHALTER MIT VSS

Dieser spannungsempfindliche motorisierte Batterieschalter mit Trennrelais (VSS) erkennt
automatisch die Spannung einer angeschlossenen Batteriebank und sorgt für ein optimales
und effizientes Laden der zweiten Batterie (Bank). Das VSS ermöglicht es, unabhängige
Batteriebänke basierend auf dem Vorhandensein einer Ladequelle wie einer Lichtmaschine
oder eines Batterieladegeräts zu kombinieren oder zu isolieren. Die parallele Notfunktion
kann über einen optionalen Momentschalter am Armaturenbrett betätigt werden, der die
Batterien 10 Minuten lang parallel verbindet. Wenn diese 10 Minuten vergangen sind und die
Spannung hoch genug ist, bleibt die Spannungsempfindlichkeit eingeschaltet. Wenn nicht,
wird es sich lösen.

• Handbetrieb möglich
• verzinnte Kupferleiter
• zündgeschützt
• kann mit anderen Contour-Produkten an die Installation angeschlossen werden
• Auf- und Einbau möglich

Art.-Nr. Fabr.-Nr. Beschreibung schaltet ein/aus (V) Spannung Ampere Maße LxBxH mm Max. Kabel
14.452.185 701-MDVS VSS 12V 13,7 / 12,2 - 13.00 12V 275A 69 x 69 x 101 95mm 2

• geeignet für 12 oder 24 Volt (beide Batteriebänke müssen die gleiche Spannung haben
• geringer Stromverbrauch (<6mA)
• schaltet bei niedrigerer Spannung ein; geeignet für Motorgeneratoren mit niedrigerer
Ladespannung und in Umgebungen mit hohen Temperaturen

Art.-Nr. Fabr.-Nr. Beschreibung schaltet ein/aus (V) Spannung Ampere Maße LxBxH mm Max. Kabel
14.452.186 720-MDVSO VSS 12V/24V 13,3 - 26,6 / 12,7 - 26,6 12V - 24V 500A 102 x 102 x 110 95mm 2
