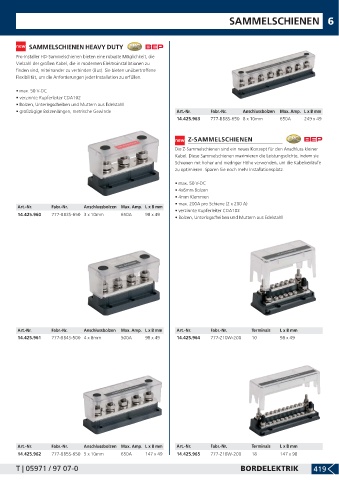

Page 421 - Lankhorst Katalog 2021/2022

SAMMELSCHIENEN 6

SAMMELSCHIENEN HEAVY DUTY
Pro-Installer HD-Sammelschienen bieten eine robuste Möglichkeit, die
Vielzahl der großen Kabel, die in modernen Elektroinstallationen zu
finden sind, miteinander zu verbinden (Bus). Sie bieten unübertroffene
Flexibilität, um die Anforderungen jeder Installation zu erfüllen.

• max. 50 V-DC
• verzinnte Kupferleiter CDA102
• Bolzen, Unterlegscheiben und Muttern aus Edelstahl
• großzügige Bolzenlängen, metrische Gewinde Art.-Nr. Fabr.-Nr. Anschlussbolzen Max. Amp. L x B mm
14.425.963 777-BB8S-650 8 x 10mm 650A 249 x 49

Z-SAMMELSCHIENEN
Die Z-Sammelschienen sind ein neues Konzept für den Anschluss kleiner
Kabel. Diese Sammelschienen maximieren die Leistungsdichte, indem sie
Schienen mit hoher und niedriger Höhe verwenden, um die Kabelverläufe
zu optimieren. Sparen Sie noch mehr Installationsplatz.

• max. 50 V-DC
• 4x6mm Bolzen
• 4mm Klemmen
• max. 200A pro Schiene (2 x 200 A)
Art.-Nr. Fabr.-Nr. Anschlussbolzen Max. Amp. L x B mm
• verzinnte Kupferleiter CDA102
14.425.960 777-BB3S-650 3 x 10mm 650A 98 x 49
• Bolzen, Unterlegscheiben und Muttern aus Edelstahl

Art.-Nr. Fabr.-Nr. Anschlussbolzen Max. Amp. L x B mm Art.-Nr. Fabr.-Nr. Terminals L x B mm
14.425.961 777-BB4S-500 4 x 8mm 500A 98 x 49 14.425.964 777-Z10W-200 10 98 x 49

Art.-Nr. Fabr.-Nr. Anschlussbolzen Max. Amp. L x B mm Art.-Nr. Fabr.-Nr. Terminals L x B mm
14.425.962 777-BB5S-650 5 x 10mm 650A 147 x 49 14.425.965 777-Z18W-200 18 147 x 98

T | 05971 / 97 07-0 BORDELEKTRIK 419
