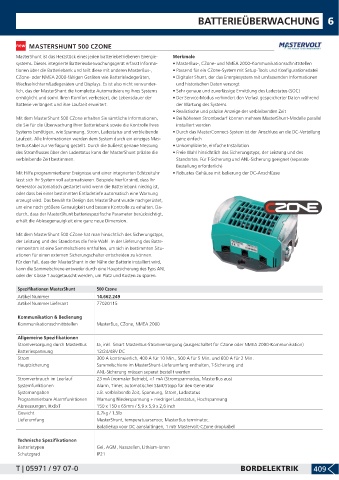

Page 411 - Lankhorst Katalog 2021/2022

BATTERIEÜBERWACHUNG 6

MASTERSHUNT 500 CZONE
MasterShunt ist das Herzstück eines jeden batteriebetriebenen Energie- Merkmale
systems. Dieses integrierte Batterieüberwachungsgerät erfasst Informa- • MasterBus-, CZone- und NMEA 2000-Kommunikationsschnittstellen
tionen über die Batteriebank und teilt diese mit anderen MasterBus-, • Passend für ein CZone-System mit Setup-Tools und Konfigurationsdatei
CZone- oder NMEA 2000-fähigen Geräten wie Batterieladegeräten, • Digitaler Shunt, der das Energiesystem mit umfassenden Informationen
Wechselrichtern/Ladegeräten und Displays. Es ist also nicht verwunder- und historischen Daten versorgt
lich, das der MasterShunt die komplette Automatisierung Ihres Systems • Sehr genaue und zuverlässige Ermittlung des Ladestatus (SOC)
ermöglicht und somit Ihren Komfort verbessert, die Lebensdauer der • Der Service-Modus verhindert den Verlust gespeicherter Daten während
Batterie verlängert und ihre Laufzeit erweitert. der Wartung des Systems
• Realistische und präzise Anzeige der verbleibenden Zeit
Mit dem MasterShunt 500 CZone erhalten Sie sämtliche Informationen, • Bei höherem Strombedarf können mehrere MasterShunt-Modelle parallel
die Sie für die Überwachung Ihrer Batteriebank sowie die Kontrolle Ihres installiert werden
Systems benötigen, wie Spannung, Strom, Ladestatus und verbleibende • Durch das MasterConnect-System ist der Anschluss an die DC-Verteilung
Laufzeit. Alle Informationen werden dem System durch ein einziges Mas- ganz einfach
terBusKabel zur Verfügung gestellt. Durch die äußerst genaue Messung • Unkomplizierte, einfache Installation
des Stromflusses über den Ladestatus kann der MasterShunt präzise die • Freie Wahl hinsichtlich des Sicherungstyps, der Leistung und des
verbleibende Zeit bestimmen. Standortes. Für T-Sicherung und ANL-Sicherung geeignet (separate
Bestellung erforderlich)
Mit Hilfe programmierbarer Ereignisse und einer integrierten Echtzeituhr • Robustes Gehäuse mit Isolierung der DC-Anschlüsse
lässt sich Ihr System voll automatisieren. Beispiele hierfür sind, dass Ihr
Generator automatisch gestartet wird wenn die Batteriebank niedrig ist,
oder dass bei einer bestimmten Entladetiefe automatisch eine Warnung
erzeugt wird. Das bewährte Design des MasterShunt wurde nachgerüstet,
um eine noch größere Genauigkeit und bessere Kontrolle zu erhalten. Da-
durch, dass der MasterShunt batteriespezifische Parameter berücksichtigt,
erhält die Ablesegenauigkeit eine ganz neue Dimension.

Mit dem MasterShunt 500 CZone hat man hinsichtlich des Sicherungstyps,
der Leistung und des Standortes die freie Wahl. In der Lieferung des Batte-
riemonitors ist eine Sammelschiene enthalten, um sich in bestimmten Situ-
ationen für einen externen Sicherungschalter entscheiden zu können.
Für den Fall, dass der MasterShunt in der Nähe der Batterie installiert wird,
kann die Sammelschiene entweder durch eine Hauptsicherung des Typs ANL
oder der Klasse T ausgetauscht werden, um Platz und Kosten zu sparen.

Spezifikationen MasterShunt 500 Czone
Artikel Nummer 14.662.249
Artikel Nummer Lieferant 77020115

Kommunikation & Bedienung
Kommunikationsschnittstellen MasterBus, CZone, NMEA 2000

Allgemeine Spezifikationen
Stromversorgung durch MasterBus Ja, inkl. Smart MasterBus-Stromversorgung (ausgeschaltet für CZone oder NMEA 2000-Kommunikation)
Batteriespannung 12/24/48V DC
Strom 300 A kontinuierlich, 400 A für 10 Min., 500 A für 5 Min. und 600 A für 2 Min.
Hauptsicherung Sammelschiene im MasterShunt-Lieferumfang enthalten, T-Sicherung und
ANL-Sicherung müssen separat bestellt werden
Stromverbrauch im Leerlauf 23 mA (normaler Betrieb), <1 mA (Stromsparmodus, MasterBus aus)
Systemfunktionen Alarm, Timer, automatischer Start/Stopp für den Generator
Systemangaben z.B. verbleibende Zeit, Spannung, Strom, Ladestatus
Programmierbare Alarmfunktionen Warnung Niederspannung + niedriger Ladestatus, Hochspannung
Abmessungen, HxBxT 150 x 150 x 65mm / 5,9 x 5,9 x 2,6 inch
Gewicht 0,7kg / 1,5lb
Lieferumfang MasterShunt, temperatuursensor, MasterBus terminator,
isolatiekap voor DC aansluitingen, 1 mtr Mastervolt-CZone dropkabel

Technische Spezifikationen
Batterietypen Gel, AGM, Nasszellen, Lithium-Ionen
Schutzgrad IP21
