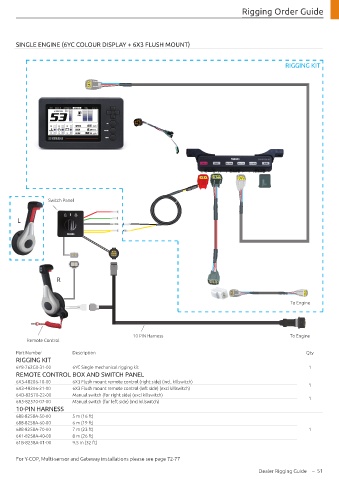

Rigging Order Guide






       SINGLE ENGINE (6YC COLOUR DISPLAY + 6X3 FLUSH MOUNT)



                                                                                                     RIGGING KIT



























                  Switch Panel



       L










                     R




                                                                                                       To Engine





                                                10 PIN Harness                                         To Engine
          Remote Control

       Part Number        Description                                                                        Qty
       RIGGING KIT
       6Y8-762G0-31-00    6YC Single mechanical rigging kit                                                  1
       REMOTE CONTROL BOX AND SWITCH PANEL
       6X3-48206-10-00    6X3 Flush mount remote control (right side) (incl. killswitch)                     1
       6X3-48206-21-00    6X3 Flush mount remote control (left side) (excl killswitch)
       64D-82570-22-00    Manual switch (for right side) (excl killswitch)
       6R5-82570-07-00    Manual switch (for left side) (incl killswitch)                                    1
       10-PIN HARNESS
       688-8258A-50-00    5 m (16 ft)
       688-8258A-60-00    6 m (19 ft)
       688-8258A-70-00    7 m (23 ft)                                                                        1
       6K1-8258A-40-00    8 m (26 ft)
       61B-8258A-01-00    9.5 m (32 ft)


       For Y-COP, Multi-sensor and Gateway installations please see page 72-77
