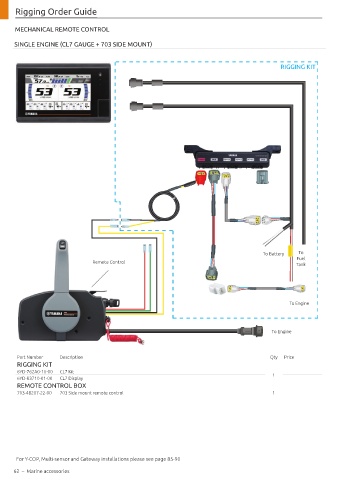

Rigging Order Guide



      MECHANICAL REMOTE CONTROL

      SINGLE ENGINE (CL7 GAUGE + 703 SIDE MOUNT)



                                                                                                    RIGGING KIT







































                                                                                             To Battery   To
                                                                                                         Fuel
                                  Remote Control
                                                                                                         Tank






                                                                                                       To Engine




                                                                                                To Engine




       Part Number    Description                                                               Qty  Price
       RIGGING KIT
       6YD-762A0-10-00  CL7 Kit
       6YD-83710-01-00  CL7 Display                                                              1
       REMOTE CONTROL BOX
       703-48207-22-00  703 Side mount remote control                                            1












       For Y-COP, Multi-sensor and Gateway installations please see page 85-90

      62  –  Marine accessories
