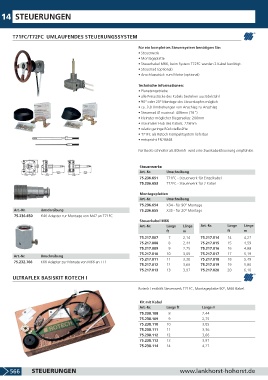

Page 568 - Lankhorst/Hohorst Hauptkatalog 2017-2018

14 STEUERUNGEN

T71FC/T72FC UMLAUFENDES STEUERUNGSSYSTEM

Für ein komplettes Steuersystem benötigen Sie:
• Steuerwerk
• Montageplatte
• Steuerkabel M66, beim System T72FC werden 2 Kabel benötigt.
• Steuerrad (optional)
• Anschlussstück zum Motor (optional)

Technische Informationen:
• Planetengetriebe
• alle Pressstücke des Kabels bestehen aus Edelstahl
• 90° oder 20° Montage des Steuerkopfes möglich
• ca. 3,8 Umdrehungen von Anschlag zu Anschlag
• Steuerrad Ø maximal: 406mm (16")
• kleinster möglicher Biegeradius: 200mm
• maximaler Hub des Kabels: 228mm
• relativ geringe Rückstellkräfte
• T71FC als Rotech Kompaktsystem lieferbar
• entspricht EN28848

Für Boote schneller als 80km/h wird eine Zweikabelsteuerung empfohlen.

Steuerwerke
Art.-Nr. Umschreibung
75.236.651 T71FC - Steuerwerk für Einzelkabel
75.236.653 T72FC - Steuerwerk für 2 Kabel

Montageplatten
Art.-Nr. Umschreibung
75.236.654 X34 - für 90° Montage
Art.-Nr. Umschreibung 75.236.655 X35 - für 20° Montage
75.236.650 K46 Adapter zur Montage von M47 an T71FC
Steuerkabel M66
Art.-Nr. Länge Länge Art.-Nr. Länge Länge
ft m ft m
75.217.007 7 2,14 75.217.014 14 4,27
75.217.008 8 2,44 75.217.015 15 4,59
75.217.009 9 2,75 75.217.016 16 4,88
75.217.010 10 3,05 75.217.017 17 5,19
Art.-Nr. Umschreibung
75.217.011 11 3,36 75.217.018 18 5,49
75.232.766 K66 Adapter zur Monate von M66 an T71
75.217.012 12 3,66 75.217.019 19 5,80
75.217.013 13 3,97 75.217.020 20 6,10
ULTRAFLEX BASISKIT ROTECH I

Rotech I enthält Steuerwerk T71FC, Montageplatte 90°, M66 Kabel.

Kit mit Kabel
Art.-Nr. Länge ft Länge m
75.238.108 8 2,44
75.238.109 9 2,75
75.238.110 10 3,05
75.238.111 11 3,36
75.238.112 12 3,66
75.238.113 13 3,97
75.238.114 14 4,27
