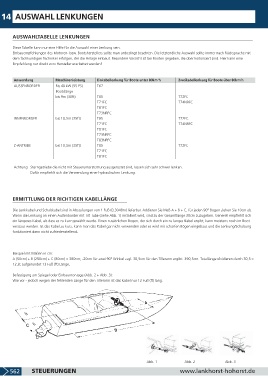

14 AUSWAHL LENKUNGEN

AUSWAHLTABELLE LENKUNGEN

Diese Tabelle kann nur eine Hilfe für die Auswahl einer Lenkung sein.
Einbauempfehlungen des Motoren- bzw. Bootsherstellers sollte man unbedingt beachten. Die letztendliche Auswahl sollte immer nach Rücksprache mit
dem fachkundigen Techniker erfolgen, der die Anlage einbaut. Besondere Vorsicht ist bei Booten gegeben, die übermotorisiert sind. Hier kann eine
Empfehlung nur direkt vom Hersteller erarbeitet werden!

Anwendung Maschinenleistung Einkabellenkung für Boote unter 80km/h Zweikabellenkung für Boote über 80km/h
AUSSENBORDER Bis 40 kW (55 PS) T67
Bootslänge
bis 9m (30ft) T85 T72FC
T71FC T74NRFC
T81FC
T73NRFC
INNENBORDER bis 10,5m (35ft) T85 T72FC
T71FC T74NRFC
T81FC
T73NRFC
T83NRFC
Z-ANTRIEB bis 10,5m (35ft) T85 T72FC
T71FC
T81FC

Achtung: Sterngetriebe die nicht mit Steuerunterstützung ausgerüstet sind, lassen sich sehr schwer lenken.
Dafür empfiehlt sich die Verwendung einer hydraulischen Lenkung.

ERMITTLUNG DER RICHTIGEN KABELLÄNGE

Die Lenkkabel und Schaltkabel sind in Abstufungen von 1 Fuß (0,3048m) lieferbar. Addieren Sie Maß A + B + C, für jeden 90° Bogen ziehen Sie 10cm ab.
Wenn die Lenkung an einen Außenborder mit Tilt Tube (siehe Abb. 1) installiert wird, sind zu der Gesamtlänge 30cm zuzugeben. Generell empfiehlt sich
ein längeres Kabel, als dass es zu kurz gewählt wurde. Einen zusätzlichen Bogen, der sich durch ein zu langes Kabel ergibt, kann meistens noch im Boot
verstaut werden. Ist das Kabel zu kurz, kann man das Kabel gar nicht verwenden oder es wird mit scharfen Bögen eingebaut und die Lenkung/Schaltung
funktioniert dann nicht zufriedenstellend.

Beispiel mit Maßen in cm:
A (50cm) + B (250cm) + C (80cm) = 380cm; -20cm für zwei 90° Winkel zzgl. 30,5cm für den Tillerarm ergibt: 390,5cm. Totallänge dividieren durch 30,5 =
12,8; aufgerundet 13 Fuß (ft) Länge.

Befestigung am Spiegel oder Einbaumontage (Abb. 2 + Abb. 3):
Wie vor - jedoch wegen der fehlenden Länge für den Tillerarm ist das Kabel nur 12 Fuß (ft) lang.

Abb. 1 Abb. 2 Abb. 3
