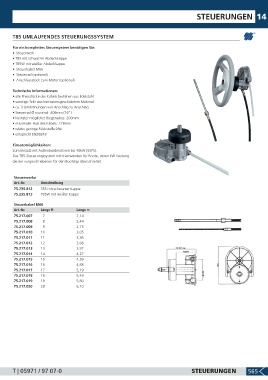

Page 567 - Lankhorst/Hohorst Hauptkatalog 2017-2018

STEUERUNGEN 14

T85 UMLAUFENDES STEUERUNGSSYSTEM

Für ein komplettes Steuersystem benötigen Sie:
• Steuerwerk
• T85 mit schwarzer Abdeckkappe
• T85W mit weißer Abdeckkappe
• Steuerkabel M66
• Steuerrad (optional)
• Anschlussstück zum Motor (optional)

Technische Informationen:
• alle Pressstücke des Kabels bestehen aus Edelstahl
• sonstige Teile aus korrosionsgeschütztem Material
• ca. 3 Umdrehungen von Anschlag zu Anschlag
• Steuerrad Ø maximal: 406mm (16")
• kleinster möglicher Biegeradius: 200mm
• maximaler Hub des Kabels: 228mm
• relativ geringe Rückstellkräfte
• entspricht EN28848

Einsatzmöglichkeiten:
Zum Einsatz mit Außenbordmotoren bis 40kW (55PS).
Das T85-Steuerungssystem nicht verwenden für Boote, deren kW Leistung
die der vorgeschriebenen für den Bootstyp überschreitet.

Steuerwerke
Art.-Nr. Umschreibung
75.235.812 T85 mit schwarzer Kappe
75.235.813 T85W mit weißer Kappe

Steuerkabel M66
Art.-Nr. Länge ft Länge m
75.217.007 7 2,14
75.217.008 8 2,44
75.217.009 9 2,75
75.217.010 10 3,05
75.217.011 11 3,36
75.217.012 12 3,66
75.217.013 13 3,97
75.217.014 14 4,27
75.217.015 15 4,59
75.217.016 16 4,88
75.217.017 17 5,19
75.217.018 18 5,49
75.217.019 19 5,80
75.217.020 20 6,10

T | 05971 / 97 07-0 STEUERUNGEN 565
