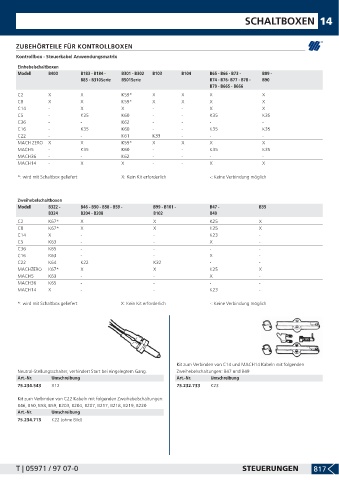

Page 819 - Lankhorst Katalog 2021/2022
P. 819
SCHALTBOXEN 14
ZUBEHÖRTEILE FÜR KONTROLLBOXEN
Kontrollbox - Steuerkabel Anwendungsmatrix
Einhebelschaltboxen
Modell B400 B183 - B184 - B301 - B302 B103 B104 B65 - B66 - B73 - B89 -
B85 - B310Serie B501Serie B74 - B76- B77 - B78 - B90
B79 - B665 - B666
C2 X X K59* X X X X
C8 X X K59* X X X X
C14 - X X - - X X
C5 - K35 K60 - - K35 K35
C36 - - K62 - - - -
C16 - K35 K60 - - K35 K35
C22 - - K61 K33 - - -
MACH ZERO X X K59* X X X X
MACH5 - K35 K60 - - K35 K35
MACH36 - - K62 - - - -
MACH14 - X X - - X X
*: wird mit Schaltbox geliefert X: Kein Kit erforderlich -: Keine Verbindung möglich
Zweihebelschaltboxen
Modell B322 - B46 - B50 - B58 - B59 - B99 - B101 - B47 - B35
B324 B204 - B208 B102 B49
C2 K67* X X K25 X
C8 K67* X X K25 X
C14 X - - K23 -
C5 K63 - - X -
C36 K65 - - - -
C16 K63 - - X -
C22 K64 K22 K32 - -
MACHZERO K67* X X K25 X
MACH5 K63 - - X -
MACH36 K65 - - - -
MACH14 X - - K23 -
*: wird mit Schaltbox geliefert X: Kein Kit erforderlich -: Keine Verbindung möglich
Kit zum Verbinden von C14 und MACH14 Kabeln mit folgenden
Neutral-Stellungsschalter, verhindert Start bei eingelegtem Gang. Zweihebelschaltungen: B47 und B49
Art.-Nr. Umschreibung Art.-Nr. Umschreibung
75.234.543 X12 75.232.733 K23
Kit zum Verbinden von C22 Kabeln mit folgenden Zweihebelschaltungen:
B46, B50, B58, B59, B203, B204, B207, B217, B218, B219, B220
Art.-Nr. Umschreibung
75.234.713 K22 (ohne Bild)
T | 05971 / 97 07-0 STEUERUNGEN 817
