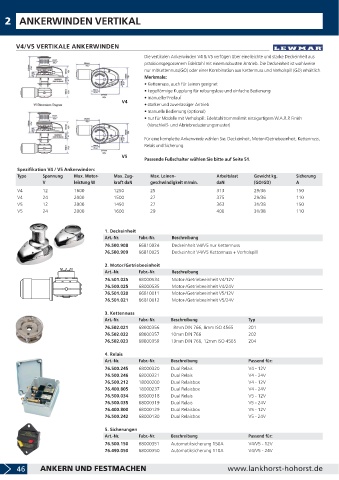

Page 48 - Lankhorst Katalog 2021/2022
P. 48
2 ANKERWINDEN VERTIKAL
V4/V5 VERTIKALE ANKERWINDEN
Die vertikalen Ankerwinden V4 & V5 verfügen über eine leichte und starke Deckeinheit aus
präzisionsgegossenem Edelstahl mit einem robusten Antrieb. Die Deckeinheit ist wahlweise
nur mitKettennuss(GO) oder einer Kombination aus Kettennuss und Verholspill (GD) erhältlich.
Merkmale:
• Kettennuss, auch für Leinen geeignet
• kegelförmige Kupplung für reibungslose und einfache Bedienung
• manueller Freilauf
V4
• starker und zuverlässiger Antrieb
• manuelle Bedienung (optional)
• nur für Modelle mit Verholspill: Edelstahltrommel mit einzigartigem W.A.R.P. Finish
(Verschleiß- und Abriebreduzierungsmuster)
Für eine komplette Ankerwinde wählen Sie: Deckeinheit, Motor-/Getriebeeinheit, Kettennuss,
Relais und Sicherung.
V5
Passende Fußschalter wählen Sie bitte auf Seite 51.
Spezifikation V4 / V5 Ankerwinden:
Type Spannung Max. Motor- Max. Zug- Max. Leinen- Arbeitslast Gewicht kg. Sicherung
V leistung W kraft daN geschwindigkeit m/min. daN (GO/GD) A
V4 12 1600 1250 25 313 29/36 150
V4 24 2000 1500 27 375 29/36 110
V5 12 2000 1450 27 363 31/38 150
V5 24 2000 1600 29 400 31/38 110
1. Deckeinheit
Art.-Nr. Fabr.-Nr. Beschreibung
76.500.908 66810024 Deckeinheit V4/V5 nur Kettennuss
76.500.909 66810025 Deckeinheit V4/V5 Kettennuss + Verholspill
2. Motor/Getriebeeinheit
Art.-Nr. Fabr.-Nr. Beschreibung
76.501.025 68000534 Motor-/Getriebeeinheit V4/12V
76.500.025 68000535 Motor-/Getriebeeinheit V4/24V
76.501.020 66810011 Motor-/Getriebeeinheit V5/12V
76.501.021 66810012 Motor-/Getriebeeinheit V5/24V
3. Kettennuss
Art.-Nr. Fabr.-Nr. Beschreibung Typ
76.502.021 68000356 8mm DIN 766, 8mm ISO 4565 201
76.502.022 68000357 10mm DIN 766 202
76.502.023 68000359 13mm DIN 766, 12mm ISO 4565 204
4. Relais
Art.-Nr. Fabr.-Nr. Beschreibung Passend für:
76.500.245 68000320 Dual Relais V4 - 12V
76.500.246 68000321 Dual Relais V4 - 24V
76.500.212 18000200 Dual Relaisbox V4 - 12V
76.400.805 18000237 Dual Relaisbox V4 - 24V
76.500.034 68000318 Dual Relais V5 - 12V
76.500.035 68000319 Dual Relais V5 - 24V
76.400.800 68000129 Dual Relaisbox V5 - 12V
76.500.242 68000130 Dual Relaisbox V5 - 24V
5. Sicherungen
Art.-Nr. Fabr.-Nr. Beschreibung Passend für:
76.500.150 68000351 Automatiksicherung 150A V4/V5 - 12V
76.490.050 68000350 Automatiksicherung 110A V4/V5 - 24V
