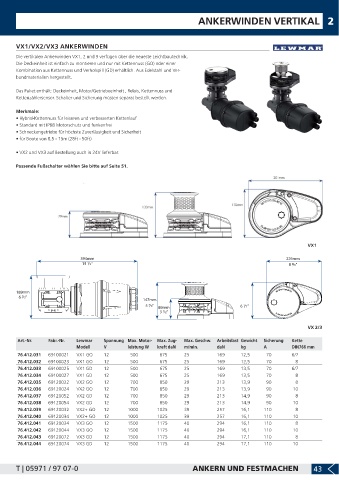

Page 45 - Lankhorst Katalog 2021/2022

ANKERWINDEN VERTIKAL 2

VX1/VX2/VX3 ANKERWINDEN
Die vertikalen Ankerwinden VX1, 2 und 3 verfügen über die neueste Leichtbautechnik.
Die Deckeinheit ist einfach zu montieren und nur mit Kettennuss (GO) oder einer
Kombination aus Kettennuss und Verholspill (GD) erhältlich. Aus Edelstahl und Ver-
bundmaterialien hergestellt.

Das Paket enthält: Deckeinheit, Motor/Getriebeeinheit , Relais, Kettennuss und
Kettenzählersensor. Schalter und Sicherung müssen separat bestellt werden.

Merkmale:
• Hybrid-Kettennuss für leiseren und verbesserten Kettenlauf
• Standard mit IP68 Motorschutz und funkenfrei
• Schneckengetriebe für höchste Zuverlässigkeit und Sicherheit
• für Boote von 8,5 - 15m (28ft - 50ft)

• VX2 und VX3 auf Bestellung auch in 24V lieferbar.

Passende Fußschalter wählen Sie bitte auf Seite 51.

VX1

394mm 226mm
15 1 /2" 8 8 /9"

169mm
6 2 /3"
147mm
5 7 /9" 6 1 /7"
89mm
3 1 /2"
VX 2/3

Art.-Nr. Fabr.-Nr. Lewmar Spannung Max. Motor- Max. Zug- Max. Geschw. Arbeitslast Gewicht Sicherung Kette
Modell V leistung W kraft daN m/min. daN kg A DIN766 mm
76.412.031 69100021 VX1 GO 12 500 675 25 169 12,5 70 6/7
76.412.032 69100023 VX1 GO 12 500 675 25 169 12,5 70 8
76.412.033 69100025 VX1 GD 12 500 675 25 169 13,5 70 6/7
76.412.034 69100027 VX1 GD 12 500 675 25 169 13,5 70 8
76.412.035 69120022 VX2 GO 12 700 850 29 213 13,9 90 8
76.412.036 69120024 VX2 GO 12 700 850 29 213 13,9 90 10
76.412.037 69120052 VX2 GD 12 700 850 29 213 14,9 90 8
76.412.038 69120054 VX2 GD 12 700 850 29 213 14,9 90 10
76.412.039 69120032 VX2+ GO 12 1000 1025 39 257 16,1 110 8
76.412.040 69120034 VX2+ GO 12 1000 1025 39 257 16,1 110 10
76.412.041 69120034 VX3 GO 12 1500 1175 40 294 16,1 110 8
76.412.042 69120044 VX3 GO 12 1500 1175 40 294 16,1 110 10
76.412.043 69120072 VX3 GD 12 1500 1175 40 294 17,1 110 8
76.412.044 69120074 VX3 GD 12 1500 1175 40 294 17,1 110 10
