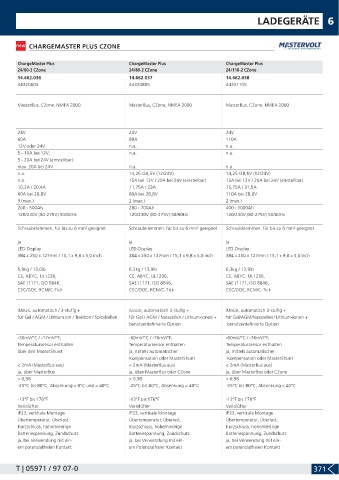

Page 373 - Lankhorst Katalog 2021/2022

LADEGERÄTE 6

CHARGEMASTER PLUS CZONE

ChargeMaster Plus ChargeMaster Plus ChargeMaster Plus
24/60-3 CZone 24/80-2 CZone 24/110-2 CZone
14.662.036 14.662.037 14.662.038
44320605 44320805 44331105

MasterBus, CZone, NMEA 2000 MasterBus, CZone, NMEA 2000 MasterBus, CZone, NMEA 2000

24V 24V 24V
60A 80A 110A
12V oder 24V n.a. n.a.
5 - 10A bei 12V; n.a. n.a.
5 - 20A bei 24V (einstellbar)
max. 20A bei 24V n.a. n.a.
n.a. 14,25 /28,5V (12/24V) 14,25 /28,5V (12/24V)
n.a. 15A bei 12V / 20A bei 24V (einstellbar) 15A bei 12V / 20A bei 24V (einstellbar)
10,2A / 20,4A 11,75A / 23A 15,75A / 31,5A
60A bei 28,8V 80A bei 28,8V 110A bei 28,8V
3 (max.) 2 (max.) 2 (max.)
200 - 500Ah 280 - 700Ah 400 - 1000Ah
120/230V (80-275V) 50/60Hz 120/230V (80-275V) 50/60Hz 120/230V (80-275V) 50/60Hz

2
2
Schraubklemmen, für bis zu 6 mm geeignet Schraubklemmen, für bis zu 6 mm geeignet Schraubklemmen, für bis zu 6 mm geeignet
2
ja ja ja
LED-Display LED-Display LED-Display
384 x 250 x 127mm / 15,1 x 9,8 x 5,0 inch 384 x 250 x 127mm / 15,1 x 9,8 x 5,0 inch 384 x 250 x 127mm / 15,1 x 9,8 x 5,0 inch

5,9kg / 13,0lb 6,3kg / 13,9lb 6,3kg / 13,9lb
CE, ABYC, UL1236, CE, ABYC, UL1236, CE, ABYC, UL1236,
SAE J1171, ISO 8846, SAE J1171, ISO 8846, SAE J1171, ISO 8846,
CEC/DOE, RCM/C-Tick CEC/DOE, RCM/C-Tick CEC/DOE, RCM/C-Tick

IUoUo, automatisch / 3-stufig + IUoUo, automatisch 3-stufig + IUoUo, automatisch 3-stufig +
für Gel / AGM / Lithium Ion / Traktion / Spiralzellen für Gel / AGM / Nasszellen / Lithium-Ionen + für Gel/AGM/Nasszellen/ Lithium-Ionen +
benutzerdefinierte Option benutzerdefinierte Option

-30mV/°C / -17mV/°F; -60mV/°C / -76mV/°F; -60mV/°C / -76mV/°F;
Temperatursensor enthalten Temperatursensor enthalten Temperatursensor enthalten
über den MasterShunt ja, mittels automatischer ja, mittels automatischer
Kompensation oder MasterShunt Kompensation oder MasterShunt
< 2mA (MasterBus aus) < 2mA (MasterBus aus) < 2mA (MasterBus aus)
ja, über MasterBus ja, über MasterBus oder CZone ja, über MasterBus oder CZone
> 0,98 > 0,98 > 0,98
-25°C bis 80°C, Absenkung < 0°C und > 40°C -25°C bis 80°C, Absenkung > 40°C -25°C bis 80°C, Absenkung > 40°C

-13°F bis 176°F -13°F bis 176°F -13°F bis 176°F
Variolüfter Variolüfter Variolüfter
IP23, vertikale Montage IP23, vertikale Montage IP23, vertikale Montage
Übertemperatur, Überlast, Übertemperatur, Überlast, Übertemperatur, Überlast,
Kurzschluss, hohe/niedrige Kurzschluss, hohe/niedrige Kurzschluss, hohe/niedrige
Batteriespannung, Zündschutz Batteriespannung, Zündschutz Batteriespannung, Zündschutz
ja, bei Verwendung mit ein- ja, bei Verwendung mit ein- ja, bei Verwendung mit ein-
em potenzialfreien Kontakt em Potenzialfreier Kontakt em potenzialfreien Kontakt
