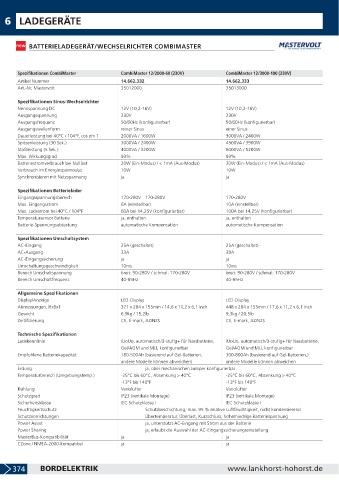

Page 376 - Lankhorst Katalog 2021/2022

6 LADEGERÄTE

BATTERIELADEGERÄT/WECHSELRICHTER COMBIMASTER

Spezifikationen CombiMaster CombiMaster 12/2000-60 (230V) CombiMaster 12/3000-100 (230V)
Artikel Nummer 14.662.332 14.662.333
Art.-Nr. Mastervolt 35012000 35013000

Spezifikationen Sinus-Wechselrichter
Nennspannung DC 12V (10,2-16V) 12V (10,2-16V)
Ausgangsspannung 230V 230V
Ausgangsfrequenz 50/60Hz (konfigurierbar) 50/60Hz (konfigurierbar)
Ausgangswellenform reiner Sinus einer Sinus
Dauerleistung bei 40°C / 104°F, cos phi 1 2000VA / 1600W 3000VA / 2400W
Spitzenleistung (30 Sek.) 3000VA / 2400W 4500VA / 3900W
Stoßleistung (5 Sek.) 4000VA / 3200W 6000VA / 5200W
Max. Wirkungsgrad 93% 93%
Batteriestromverbrauch bei Nulllast 20W (Ein-Modus) / < 1mA (Aus-Modus) 30W (Ein-Modus) / < 1mA (Aus-Modus)
Verbrauch im Energiesparmodus 10W 10W
Synchronisieren mit Netzspannung ja ja

Spezifikationen Batterielader
Eingangsspannungsbereich 170-280V 170-280V 170-280V
Max. Eingangsstrom 6A (einstellbar) 10A (einstellbar)
Max. Ladestrom bei 40°C / 104°F 60A bei 14,25V (konfigurierbar) 100A bei 14,25V (konfigurierbar)
Temperatursensor Batterie ja, enthalten ja, enthalten
Batterie-Spannungsabtastung automatische Kompensation automatische Kompensation

Spezifikationen Umschaltsystem
AC-Eingang 25A (geschaltet) 25A (geschaltet)
AC-Ausgang 33A 38A
AC-Eingangssicherung ja ja
Umschaltungsgeschwindigkeit 10ms 10ms
Bereich Umschaltspannung breit: 90-280V / schmal: 170-280V breit: 90-280V / schmal: 170-280V
Bereich Umschaltfrequenz 40-65Hz 40-65Hz

Allgemeine Spezifikationen
Display/Anzeige LED-Display LED-Display
Abmessungen, HxBxT 371 x 284 x 155mm / 14,6 x 11,2 x 6,1 inch 448 x 284 x 155mm / 17,6 x 11,2 x 6,1 inch
Gewicht 6,9kg / 15,2lb 9,3kg / 20,5lb
Zertifizierung CE, E-mark, AZ/NZS CE, E-mark, AZ/NZS

Technische Spezifikationen
Ladekennlinie IUoUo, automatisch/3-stufig+ für Nassbatterie, IUoUo, automatisch/3-stufig+ für Nassbatterie,
Gel/AGM und MLI, konfigurierbar Gel/AGM und MLI, konfigurierbar
Empfohlene Batteriekapazität 180-500Ah (basierend auf Gel-Batterien, 300-800Ah (basierend auf Gel-Batterien,)
andere Modelle können abweichen) andere Modelle können abweichen
Erdung ja, über mechanischen Jumper konfigurierbar
Temperaturbereich (Umgebungstemp.) -25°C bis 60°C, Absenkung > 40°C -25°C bis 60°C, Absenkung > 40°C
-13°F bis 140°F -13°F bis 140°F
Kühlung Variolüfter Variolüfter
Schutzgrad IP23 (vertikale Montage) IP23 (vertikale Montage)
Sicherheitsklasse IEC Schutzklasse I IEC Schutzklasse I
Feuchtigkeitsschutz Schutzbeschichtung, max. 95 % relative Luftfeuchtigkeit, nicht kondensierend
Schutzvorrichtungen Übertemperatur, Überlast, Kurzschluss, hohe/niedrige Batteriespannung
Power Assist ja, unterstützt AC-Eingang mit Strom aus der Batterie
Power Sharing ja, erlaubt die Auswahl der AC-Eingangssicherungseinstellung
MasterBus-Kompatibilität ja ja
CZone / NMEA-2000-kompatibel ja ja
