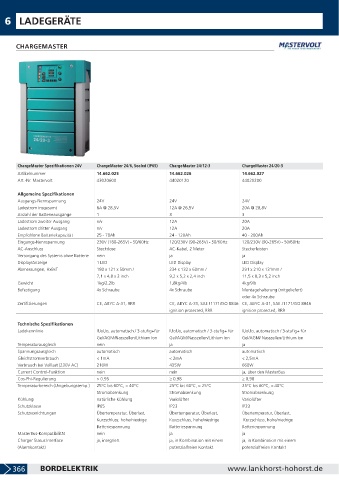

Page 368 - Lankhorst Katalog 2021/2022

6 LADEGERÄTE

CHARGEMASTER

ChargeMaster Spezifikationen 24V ChargeMaster 24/6, Sealed (IP65) ChargeMaster 24/12-3 ChargeMaster 24/20-3
Artikelnummer 14.662.025 14.662.026 14.662.027
Art.-Nr. Mastervolt 43020600 44020120 44020200

Allgemeine Spezifikationen
Ausgangs-Nennspannung 24V 24V 24V
Ladestrom insgesamt 6A @ 28,5V 12A @ 26,5V 20A @ 28,8V
Anzahl der Batterieausgänge 1 3 3
Ladestrom zweiter Ausgang n/v 12A 20A
Ladestrom dritter Ausgang n/v 12A 20A
Empfohlene Batteriekapazität 25 - 70Ah 24 - 120Ah 40 - 200Ah
Eingangs-Nennspannung 230V (180-265V) - 50/60Hz 120/230V (90-265V) - 50/60Hz 120/230V (90-265V) - 50/60Hz
AC-Anschluss Steckdose AC-Kabel, 2 Meter Steckerleisten
Versorgung des Systems ohne Batterie nein ja ja
Display/Anzeige 1 LED LED Display LED Display
Abmessungen, HxBxT 180 x 121 x 50mm / 234 x 132 x 60mm / 291 x 210 x 131mm /
7,1 x 4,8 x 2 inch 9,2 x 5,2 x 2,4 inch 11,5 x 8,3 x 5,2 inch
Gewicht 1kg/2,2lb 1,8kg/4lb 4kg/9lb
Befestigung 4x Schraube 4x Schraube Montagehalterung (mitgeliefert)
oder 4x Schraube
Zertifizierungen CE, ABYC A-31, RRR CE, ABYC A-31, SAE J1171/ISO 8846 CE, ABYC A-31, SAE J1171/ISO 8846
ignition protected, RRR ignition protected, RRR

Technische Spezifikationen
Ladekennlinie IUoUo, automatisch / 3-stufig+für IUoUo, automatisch / 3-stufig+ für IUoUo, automatisch / 3-stufig+ für
Gel/AGM/Nasszellen/Lithium Ion Gel/AGM/Nasszellen/Lithium Ion Gel/AGM/ Nasszellen/Lithium Ion
Temperaturausgleich nein ja ja
Spannungsausgleich automatisch automatisch automatisch
Gleichstromverbrauch < 1mA < 2mA < 2,5mA
Verbrauch bei Volllast (230V AC) 210W 435W 660W
Current Control-Funktion nein nein ja, über den MasterBus
Cos-Phi-Regulierung > 0,95 ≥ 0,98 ≥ 0,98
Temperaturbereich (Umgebungstemp.) 25°C bis 60°C, > 40°C 25°C bis 60°C, > 25°C 25°C bis 60°C, > 40°C
Stromabsenkung Stromabsenkung Stromabsenkung
Kühlung natürliche Kühlung Variolüfter Variolüfter
Schutzklasse IP65 IP23 IP23
Schutzvorrichtungen Übertemperatur, Überlast, Übertemperatur, Überlast, Übertemperatur, Überlast,
Kurzschluss, hohe/niedrige Kurzschluss, hohe/niedrige Kurzschluss, hohe/niedrige
Batteriespannung Batteriespannung Batteriespannung
MasterBus-Kompatibilität nein ja ja
Charger Status Interface ja, integriert ja, in Kombination mit einem ja, in Kombination mit einem
(Alarmkontakt) potenzialfreien Kontakt potenzialfreien Kontakt

366 BORDELEKTRIK www.lankhorst-hohorst.de
