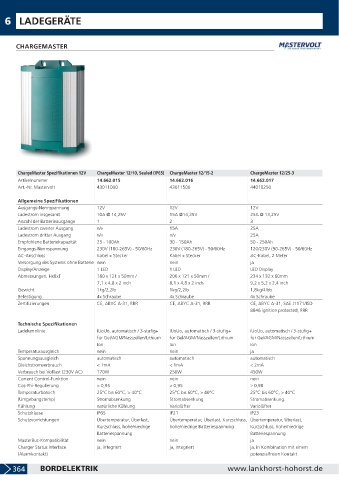

Page 366 - Lankhorst Katalog 2021/2022

6 LADEGERÄTE

CHARGEMASTER

ChargeMaster Spezifikationen 12V ChargeMaster 12/10, Sealed (IP65) ChargeMaster 12/15-2 ChargeMaster 12/25-3
Artikelnummer 14.662.015 14.662.016 14.662.017
Art.-Nr. Mastervolt 43011000 43011500 44010250

Allgemeine Spezifikationen
Ausgangs-Nennspannung 12V 12V 12V
Ladestrom insgesamt 10A @ 14,25V 15A @14,25V 25A @ 13,25V
Anzahl der Batterieausgänge 1 2 3
Ladestrom zweiter Ausgang n/v 15A 25A
Ladestrom dritter Ausgang n/v n/v 25A
Empfohlene Batteriekapazität 25 - 100Ah 30 - 150Ah 50 - 250Ah
Eingangs-Nennspannung 230V (180-265V) - 50/60Hz 230V (180-265V) - 50/60Hz 120/230V (90-265V) - 50/60Hz
AC-Anschluss Kabel + Stecker Kabel + Stecker AC-Kabel, 2 Meter
Versorgung des Systems ohne Batterie nein nein ja
Display/Anzeige 1 LED 1 LED LED Display
Abmessungen, HxBxT 180 x 121 x 50mm / 206 x 121 x 50mm / 234 x 132 x 60mm
7,1 x 4,8 x 2 inch 8,1 x 4,8 x 2 inch 9,2 x 5,2 x 2,4 inch
Gewicht 1kg/2,2lb 1kg/2,2lb 1,8kg/4lbb
Befestigung 4x Schraube 4x Schraube 4x Schraube
Zertifizierungen CE, ABYC A-31, RRR CE, ABYC A-31, RRR CE, ABYC A-31, SAE J1171/ISO
8846 ignition protected, RRR

Technische Spezifikationen
Ladekennlinie IUoUo, automatisch / 3-stufig+ IUoUo, automatisch / 3-stufig+ IUoUo, automatisch / 3-stufig+
für Gel/AGM/Nasszellen/Lithium für Gel/AGM/Nasszellen/Lithium für Gel/AGM/Nasszellen/Lithium
Ion Ion Ion
Temperaturausgleich nein nein ja
Spannungsausgleich automatisch automatisch automatisch
Gleichstromverbrauch < 1mA < 1mA < 2mA
Verbrauch bei Volllast (230V AC) 170W 250W 450W
Current Control-Funktion nein nein nein
Cos-Phi-Regulierung > 0,95 > 0,95 ≥ 0,98
Temperaturbereich 25°C bis 60°C, > 40°C 25°C bis 60°C, > 40°C 25°C bis 60°C, > 40°C
(Umgebungstemp) Stromabsenkung Stromabsenkung Stromabsenkung.
Kühlung natürliche Kühlung Variolüfter Variolüfter
Schutzklasse IP65 IP21 IP23
Schutzvorrichtungen Übertemperatur, Überlast, Übertemperatur, Überlast, Kurzschluss, Übertemperatur, Überlast,
Kurzschluss, hohe/niedrige hohe/niedrige Batteriespannung Kurzschluss, hohe/niedrige
Batteriespannung Batteriespannung
MasterBus-Kompatibilität nein nein ja
Charger Status Interface ja, integriert ja, integriert ja, in Kombination mit einem
(Alarmkontakt) potenzialfreien Kontakt
