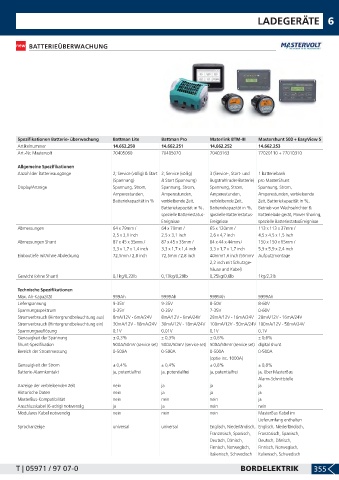

Page 357 - LankhorstHohorst Katalog 2019-2020

LADEGERÄTE 6

BATTERIEÜBERWACHUNG

Spezifikationen Batterie- überwachung Battman Lite Battman Pro Materlink BTM-III Mastershunt 500 + EasyView 5
Artikelnummer 14.662.250 14.662.251 14.662.252 14.662.253
Art.-Nr. Mastervolt 70405060 70405070 70403163 77020110 + 77010310

Allgemeine Spezifikationen
Anzahl der Batterieausgänge 2; Service (völlig) & Start 2; Service (völlig) 3 (Service-, Start- und 1 Batteriebank
(Spannung) & Start (Spannung) Bugstrahlruder-Batterie) pro MasterShunt
Display/Anzeige Spannung, Strom, Spannung, Strom, Spannung, Strom, Spannung, Strom,
Amperestunden, Amperestunden, Amperestunden, Amperestunden, verbleibende
Batteriekapazität in % verbleibende Zeit, verbleibende Zeit, Zeit, Bat teriekapazität in %,
Batteriekapazität in %, Batteriekapazität in %, Betrieb von Wechselrichter &
spezielle Batteriestatus- spezielle Batteriestatus- Batterielade gerät, Power Sharing,
Ereignisse Ereignisse spezielle BatteriestatusEreignisse
Abmessungen 64 x 79mm / 64 x 79mm / 65 x 120mm / 113 x 113 x 37mm /
2,5 x 3,1 inch 2,5 x 3,1 inch 2,6 x 4,7 inch 4,5 x 4,5 x 1,5 inch
Abmessungen Shunt 87 x 45 x 35mm / 87 x 45 x 35mm / 84 x 44 x 44mm / 150 x 150 x 65mm /
3,3 x 1,7 x 1,4 inch 3,3 x 1,7 x 1,4 inch 3,3 x 1,7 x 1,7 inch 5,9 x 5,9 x 2,4 inch
Einbautiefe mit/ohne Abdeckung 72,5mm / 2,8 inch 72,5mm / 2,8 inch 40mm/1,6 inch (55mm/ Aufputzmontage
2,2 inch mit Schutzge-
häuse und Kabel)
Gewicht (ohne Shunt) 0,1kg/0,22lb 0,13kg/0,29lb 0,25kg/0,6lb 1kg/2,2lb

Technische Spezifikationen
Max. Ah-Kapazität 999Ah 9999Ah 9999Ah 9999Ah
Lieferspannung 9-35V 9-35V 8-50V 8-60V
Spannungsspektrum 0-35V 0-35V 7-35V 0-60V
Stromverbrauch (Hintergrundbeleuchtung aus) 8mA/12V - 6mA/24V 8mA/12V - 6mA/24V 28mA/12V - 16mA/24V 28mA/12V - 16mA/24V
Stromverbrauch (Hintergrundbeleuchtung ein) 30mA/12V - 18mA/24V 30mA/12V - 18mA/24V 100mA/12V - 50mA/24V 100mA/12V - 50mA/24V
Spannungsauflösung 0,1V 0,01V 0,1V 0,1V
Genauigkeit der Spannung ± 0,3% ± 0,3% ± 0,6% ± 0,6%
Shunt-Spezifikation 500A/50mV (service set) 500A/50mV (service set) 500A/50mV (service set) digital shunt
Bereich der Strommessung 0-500A 0-500A 0-500A 0-500A
(optie inc. 1000A)
Genauigkeit der Strom ± 0,4% ± 0,4% ± 0,8% ± 0,8%
Batterie-Alarmkontakt ja, potentialfrei ja, potentialfrei ja, potentialfrei ja, über MasterBus
Alarm-Schnittstelle
Anzeige der verbleibenden Zeit nein ja ja ja
Historische Daten nein ja ja ja
MasterBus-Kompatibilität nein nein nein ja
Anschlusskabel (6-adrig) notwendig ja ja nein nein
Modulares Kabel notwendig nein nein nein MasterBus Kabel im
Lieferumfang enthalten
Sprachanzeige universal universal Englisch, Niederländisch, Englisch, Niederländisch,
Französisch, Spanisch, Französisch, Spanisch,
Deutsch, Dänisch, Deutsch, Dänisch,
Finnisch, Norwegisch, Finnisch, Norwegisch,
Italienisch, Schwedisch Italienisch, Schwedisch

T | 05971 / 97 07-0 BORDELEKTRIK 355
