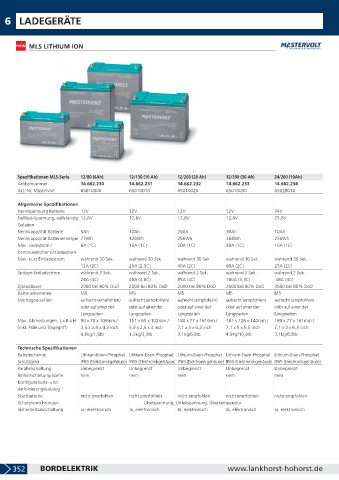

Page 354 - LankhorstHohorst Katalog 2019-2020

6 LADEGERÄTE

MLS LITHIUM ION

Spezifikationen MLS-Serie 12/80 (6Ah) 12/130 (10 Ah) 12/260 (20 Ah) 12/390 (30 Ah) 24/260 (10Ah)
Artikelnummer 14.662.230 14.662.231 14.662.232 14.662.233 14.662.234
Art.-Nr. Mastervolt 65010006 65010010 65010020 65010030 65020010

Allgemeine Spezifikationen
Nennspannung Batterie 12V 12V 12V 12V 24V
Nulllast-Spannung, vollständig 12,8V 12,8V 12,8V 12,8V 25,6V
Geladen
Nennkapazität Batterie 6Ah 10Ah 20Ah 30Ah 10Ah
Nennkapazität Batterieenergie 77Wh 128Wh 256Wh 384Wh 256Wh
Max. Ladestrom / 6A (1C) 10A (1C) 20A (1C) 30A (1C) 10A (1C)
kontinuierlicher Entladestrom
Max. kurz Entladestrom während 30 Sek. während 30 Sek. während 30 Sek. während 30 Sek. während 30 Sek.
12A (2C) 25A (2,5C) 40A (2C) 60A (2C) 25A (2C)
Spitzen-Entladestrom während 2 Sek. während 2 Sek. während 2 Sek. während 2 Sek. während 2 Sek.
24A (4C) 48A (4,8C) 85A (4C) 100A (3,3C) 48A (4C)
Zyklusdauer 2000 bei 80% DoD 2000 bei 80% DoD 2000 bei 80% DoD 2000 bei 80% DoD 2000 bei 80% DoD
Batterieklemmen M5 M5 M5 M5 M5
Montageposition aufrecht (empfohlen) aufrecht (empfohlen) aufrecht (empfohlen) aufrecht (empfohlen) aufrecht (empfohlen)
oder auf einer der oder auf einer der oder auf einer der oder auf einer der oder auf einer der
Längsseiten Längsseiten Längsseiten Längsseiten Längsseiten
Max. Abmessungen, L x B x H 90 x 70 x 109mm / 151 x 65 x 102mm / 180 x 77 x 161mm / 181 x 126 x 140mm / 180 x 77 x 161mm /
(inkl. Pole und Tragegriff) 3,5 x 2,8 x 4,3 inch 5,9 x 2,6 x 4 inch 7,1x3x 6,3 inch 7,1x5x 5,5 inch 7,1x3x 6,3 inch
0,8kg/1,8lb 1,5kg/3,3lb 3,1kg/6,8lb 4,9kg/10,8lb 3,1kg/6,8lb

Technische Spezifikationen
Batteriechemie Lithium-Eisen-Phosphat Lithium-Eisen-Phosphat Lithium-Eisen-Phosphat Lithium-Eisen-Phosphat Lithium-Eisen-Phosphat
Schutzgrad IP65 (Elektronikgehäuse) IP65 (Elektronikgehäuse) IP65 (Elektronikgehäuse) IP65 (Elektronikgehäuse) IP65 (Elektronikgehäuse)
Parallelschaltung Unbegrenzt Unbegrenzt Unbegrenzt Unbegrenzt Unbegrenzt
Reihenschaltung )siehe nein nein nein nein nein
Konfigurations- und
Anforderungskatalog.'
Startbatterie nicht empfohlen nicht empfohlen nicht empfohlen nicht empfohlen nicht empfohlen
Schutzvorrichtungen Überspannung, Unterspannung, Übertemperatur
Sicherheitsabschaltung Ja, elektronisch Ja, elektronisch Ja, elektronisch Ja, elektronisch Ja, elektronisch

352 BORDELEKTRIK www.lankhorst-hohorst.de
