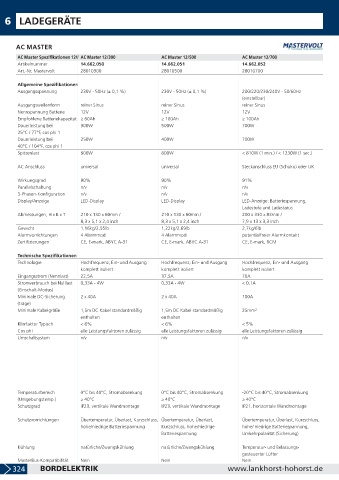

Page 326 - LankhorstHohorst Katalog 2019-2020

6 LADEGERÄTE

AC MASTER
AC Master Spezifikationen 12V AC Master 12/300 AC Master 12/500 AC Master 12/700
Artikelnummer 14.662.050 14.662.051 14.662.052
Art.-Nr. Mastervolt 28010300 28010500 28010700

Allgemeine Spezifikationen
Ausgangsspannung 230V - 50Hz (± 0,1 %) 230V - 50Hz (± 0,1 %) 200/220/230/240V - 50/60Hz
(einstellbar)
Ausgangswellenform reiner Sinus reiner Sinus reiner Sinus
Nennspannung Batterie 12V 12V 12V
Empfohlene Batteriekapazität ≥ 60Ah ≥ 100Ah ≥ 100Ah
Dauerleistung bei 300W 500W 700W
25°C / 77°F, cos phi 1
Dauerleistung bei 250W 400W 700W
40°C / 104°F, cos phi 1
Spitzenlast 600W 800W < 810W (1 min.) / < 1230W (1 sec.)

AC Anschluss universal universal Steckanschluss EU (Schuko) oder UK

Wirkungsgrad 90% 90% 91%
Parallelschaltung n/v n/v n/v
3-Phasen-Konfiguration n/v n/v n/v
Display/Anzeige LED-Display LED-Display LED-Anzeige: Batteriespannung,
Ladestufe und Ladestatus
Abmessungen, H x B x T 210 x 130 x 60mm / 210 x 130 x 60mm / 200 x 330 x 83mm /
8,3 x 5,1 x 2,4 inch 8,3 x 5,1 x 2,4 inch 7,9 x 13 x 3,3 inch
Gewicht 1,16kg/2,55lb 1,22kg/2,69lb 2,7kg/6lb
Alarmvorrichtungen 4 Alarmmodi 4 Alarmmodi potentialfreier Alarmkontakt
Zertifizierungen CE, E-mark, ABYC A-31 CE, E-mark, ABYC A-31 CE, E-mark, RCM

Technische Spezifikationen
Technologie Hochfrequenz, Ein- und Ausgang Hochfrequenz, Ein- und Ausgang Hochfrequenz, Ein- und Ausgang
komplett isoliert komplett isoliert komplett isoliert
Eingangsstrom (Nennlast) 22,5A 37,5A 70A
Stromverbrauch bei Nulllast 0,33A - 4W 0,33A - 4W < 0,1A
(Einschalt-Modus)
Minimale DC-Sicherung 2 x 40A 2 x 40A 100A
(träge)
Minimale Kabelgröße 1,5m DC Kabel standardmäßig 1,5m DC Kabel standardmäßig 25mm²
enthalten enthalten
Klirrfaktor Typisch < 6% < 6% < 5%
Cos phi alle Leistungsfaktoren zulässig alle Leistungsfaktoren zulässig alle Leistungsfaktoren zulässig
Umschaltsystem n/v n/v n/v

Temperaturbereich 0°C bis 40°C, Stromabsenkung 0°C bis 40°C, Stromabsenkung -20°C bis 40°C, Stromabsenkung
(Umgebungstemp.) ≥ 40°C ≥ 40°C ≥ 40°C
Schutzgrad IP23, vertikale Wandmontage IP23, vertikale Wandmontage IP21, horizontale Wandmontage

Schutzvorrichtungen Übertemperatur, Überlast, Kurzschluss, Übertemperatur, Überlast, Übertemperatur, Überlast, Kurzschluss,
hohe/niedrige Batteriespannung Kurzschluss, hohe/niedrige hohe/ niedrige Batteriespannung,
Batteriespannung Umkehrpolarität (Sicherung)

Kühlung natürliche/Zwangskühlung natürliche/Zwangskühlung Temperatur- und Belastungs-
gesteuerter Lüfter
MasterBus-Kompatibilität Nein Nein Nein
