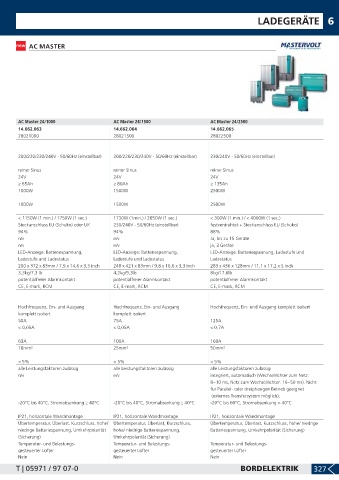

Page 329 - LankhorstHohorst Katalog 2019-2020

LADEGERÄTE 6

AC MASTER

AC Master 24/1000 AC Master 24/1500 AC Master 24/2500
14.662.063 14.662.064 14.662.065
28021000 28021500 28022500

200/220/230/240V - 50/60Hz (einstellbar) 200/220/230/240V - 50/60Hz (einstellbar) 230/240V - 50/60Hz (einstellbar)

reiner Sinus reiner Sinus reiner Sinus
24V 24V 24V
≥ 65Ah ≥ 80Ah ≥ 135Ah
1000W 1500W 2500W

1000W 1500W 2500W

< 1150W (1 min.) / 1750W (1 sec.) 1730W (1min.) / 2650W (1 sec.) < 300W (1 min.) / < 4000W (1 sec.)
Steckanschluss EU (Schuko) oder UK 230/240V - 50/60Hz (einstellbar) festverdrahtet + Steckanschluss EU (Schuko)
94% 94% 88%
n/v n/v Ja, bis zu 15 Geräte
n/v n/v ja, 3 Geräte
LED-Anzeige: Batteriespannung, LED-Anzeige: Batteriespannung, LED-Anzeige: Batteriespannung, Ladestufe und
Ladestufe und Ladestatus Ladestufe und Ladestatus Ladestatus
200 x 372 x 83mm / 7,9 x 14,6 x 3,3 inch 248 x 421 x 83mm / 9,8 x 16,6 x 3,3 inch 283 x 436 x 128mm / 11,1 x 17,2 x 5 inch
3,3kg/7,3 lb 4,2kg/9,3lb 8kg/17,6lb
potentialfreier Alarmkontakt potentialfreier Alarmkontakt potentialfreier Alarmkontakt
CE, E-mark, RCM CE, E-mark, RCM CE, E-mark, RCM

Hochfrequenz, Ein- und Ausgang Hochfrequenz, Ein- und Ausgang Hochfrequenz, Ein- und Ausgang komplett isoliert
komplett isoliert komplett isoliert
50A 75A 125A
< 0,05A < 0,05A < 0,7A

63A 100A 160A
16mm² 25mm² 50mm²

< 5% < 5% < 5%
alle Leistungsfaktoren zulässig alle Leistungsfaktoren zulässig alle Leistungsfaktoren zulässig
n/v n/v integriert, automatisch (Wechselrichter zum Netz:
8~10 ms, Netz zum Wechselrichter: 16~50 ms). Nicht
für Parallel- oder dreiphasigen Betrieb geeignet
(externes Transfersystem möglich).
-20°C bis 40°C, Stromabsenkung ≥ 40°C -20°C bis 40°C, Stromabsenkung ≥ 40°C -20°C bis 60°C, Stromabsenkung > 40°C

IP21, horizontale Wandmontage IP21, horizontale Wandmontage IP21, horizontale Wandmontage
Übertemperatur, Überlast, Kurzschluss, hohe/ Übertemperatur, Überlast, Kurzschluss, Übertemperatur, Überlast, Kurzschluss, hohe/ niedrige
niedrige Batteriespannung, Umkehrpolarität hohe/ niedrige Batteriespannung, Batteriespannung, Umkehrpolarität (Sicherung)
(Sicherung) Umkehrpolarität (Sicherung)
Temperatur- und Belastungs- Temperatur- und Belastungs- Temperatur- und Belastungs-
gesteuerter Lüfter gesteuerter Lüfter gesteuerter Lüfter
Nein Nein Nein
