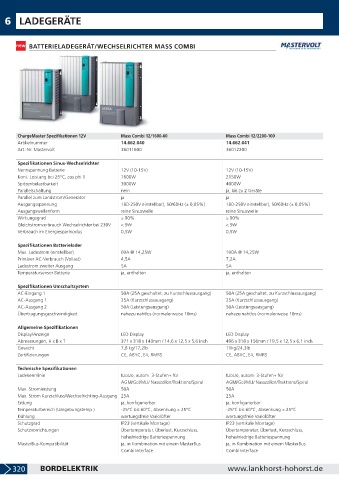

Page 322 - LankhorstHohorst Katalog 2019-2020

6 LADEGERÄTE

BATTERIELADEGERÄT/WECHSELRICHTER MASS COMBI

ChargeMaster Spezifikationen 12V Mass Combi 12/1600-60 Mass Combi 12/2200-100
Artikelnummer 14.662.040 14.662.041
Art.-Nr. Mastervolt 36011600 36012200

Spezifikationen Sinus-Wechselrichter
Nennspannung Batterie 12V (10-15V) 12V (10-15V)
Kont. Leistung bei 25°C, cos phi 1 1600W 2150W
Spitzenbelastbarkeit 3000W 4000W
Parallelschaltung nein ja, bis zu 2 Geräte
Parallel zum Landstrom/Generator ja ja
Ausgangsspannung 180-250V einstellbar), 50/60Hz (± 0,05%) 180-250V einstellbar), 50/60Hz (± 0,05%)
Ausgangswellenform reine Sinuswelle reine Sinuswelle
Wirkungsgrad ≥ 90% ≥ 90%
Gleichstromverbrauch Wechselrichter bei 230V < 9W < 9W
Verbrauch im Energiesparmodus 0,5W 0,5W

Spezifikationen Batterielader
Max. Ladestrom (einstellbar) 60A @ 14,25W 100A @ 14,25W
Primärer AC-Verbrauch (Vollast) 4,5A 7,2A
Ladestrom zweiter Ausgang 5A 5A
Temperatursensor Batterie ja, enthalten ja, enthalten

Spezifikationen Umschaltsystem
AC-Eingang 1 50A (25A geschaltet, zu Kurzschlussausgang) 50A (25A geschaltet, zu Kurzschlussausgang)
AC-Ausgang 1 25A (Kurzschlussausgang) 25A (Kurzschlussausgang)
AC-Ausgang 2 50A (Leistungsausgang) 50A (Leistungsausgang)
Übertragungsgeschwindigkeit nahezu nahtlos (normalerweise 10ms) nahezu nahtlos (normalerweise 10ms)

Allgemeine Spezifikationen
Display/Anzeige LED Display LED Display
Abmessungen, H x B x T 371 x 318 x 143mm / 14,6 x 12,5 x 5,6 inch 496 x 318 x 156mm / 19,5 x 12,5 x 6,1 inch
Gewicht 7,8 kg/17,2lb 11kg/24,3lb
Zertifizierungen CE, ABYC, E4, RMRS CE, ABYC, E4, RMRS

Technische Spezifikationen
Ladekennlinie IUoUo, autom. 3-Stufen+ für IUoUo, autom. 3-Stufen+ für
AGM/Gel/MLI/ Nasszellen/Traktions/Spiral AGM/Gel/MLI/ Nasszellen/Traktions/Spiral
Max. Stromleistung 50A 50A
Max. Strom Kurzschluss/Wechselrichting-Ausgang 25A 25A
Erdung ja, konfigurierbar ja, konfigurierbar
Temperaturbereich (Umgebungstemp.) -25°C bis 60°C, Absenkung > 25°C -25°C bis 60°C, Absenkung > 25°C
Kühlung wartungsfreie Variolüfter wartungsfreie Variolüfter
Schutzgrad IP23 (vertikale Montage) IP23 (vertikale Montage)
Schutzvorrichtungen Übertemperatur, Überlast, Kurzschluss, Übertemperatur, Überlast, Kurzschluss,
hohe/niedrige Batteriespannung hohe/niedrige Batteriespannung
MasterBus-Kompatibilität ja, in Kombination mit einem MasterBus ja, in Kombination mit einem MasterBus
Combi Interface Combi Interface

320 BORDELEKTRIK www.lankhorst-hohorst.de
