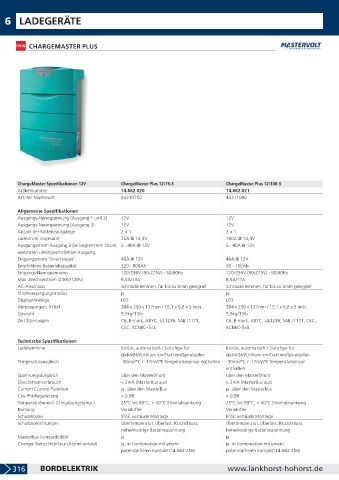

Page 318 - LankhorstHohorst Katalog 2019-2020

6 LADEGERÄTE

CHARGEMASTER PLUS

ChargeMaster Spezifikationen 12V ChargeMaster Plus 12/75-3 ChargeMaster Plus 12/100-3
Artikelnummer 14.662.020 14.662.021
Art.-Nr. Mastervolt 44310750 44311000

Allgemeine Spezifikationen
Ausgangs-Nennspannung (Ausgang 1 und 2) 12V 12V
Ausgangs-Nennspannung (Ausgang 3) 12V 12V
Anzahl der Batterieausgänge 2 + 1 2 + 1
Ladestrom insgesamt 75A @ 14,4V 100A @ 14,4V
Ausgangsstrom Ausgang 3 Bei begrenztem Strom, 5 - 40A @ 12V 5 - 40A @ 12V
ansonsten uneingeschränkter Ausgang.
Eingangsstrom ‘Smart Input’ 40A @ 12V 40A @ 12V
Empfohlene Batteriekapazität 320 - 800Ah 30 - 150Ah
Eingangs-Nennspannung 120-230V (80-275V) - 50/60Hz 120-230V (80-275V) - 50/60Hz
Max. Wechselstrom (230V/120V) 6,5A/13A 8,5A/17A
AC-Anschluss Schraubklemmen, für bis zu 6mm geeignet Schraubklemmen, für bis zu 6mm geeignet
Stromversorgungsmodus ja ja
Display/Anzeige LED LED
Abmessungen, HxBxT 384 x 250 x 127mm / 15,1 x 9,8 x 5 inch 384 x 250 x 127mm / 15,1 x 9,8 x 5 inch
Gewicht 5,9kg/13lb 5,9kg/13lb
Zertifizierungen CE, E-mark, ABYC, UL1236, SAE J1171, CE, E-mark, ABYC, UL1236, SAE J1171, CEC,
CEC, RCM/C-Tick RCM/C-Tick

Technische Spezifikationen
Ladekennlinie IUoUo, automatisch / 3-stufig+ für IUoUo, automatisch / 3-stufig+ für
Gel/AGM/Lithium Ion/Traktion/Spiralzellen Gel/AGM/Lithium Ion/Traktion/Spiralzellen
Temperaturausgleich -30mV/°C / -17mV/°F Temperatursensor enthalten -30mV/°C / -17mV/°F Temperatursensor
enthalten
Spannungsausgleich über den MasterShunt über den MasterShunt
Gleichstromverbrauch < 2mA (MasterBus aus) < 2mA (MasterBus aus)
Current Control-Funktion ja, über den MasterBus ja, über den MasterBus
Cos-Phi-Regulierung > 0,98 > 0,98
Temperaturbereich (Umgebungstemp.) 25°C bis 80°C, > 40°C Stromabsenkung 25°C bis 80°C, > 40°C Stromabsenkung
Kühlung Variolüfter Variolüfter
Schutzklasse IP23, vertikale Montage IP23, vertikale Montage
Schutzvorrichtungen Übertemperatur, Überlast, Kurzschluss, Übertemperatur, Überlast, Kurzschluss,
hohe/niedrige Batteriespannung hohe/niedrige Batteriespannung
MasterBus-Kompatibilität ja ja
Charger Status Interface (Alarmkontakt) ja, in Kombination mit einem ja, in Kombination mit einem
potenzialfreien Kontakt (14.662.256) potenzialfreien Kontakt (14.662.256)
