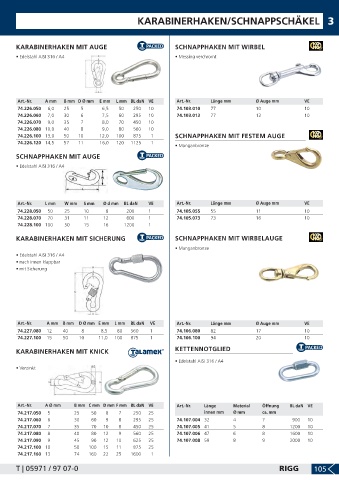

Page 107 - LankhorstHohorst Katalog 2019-2020

KARABINERHAKEN/SCHNAPPSCHÄKEL 3

KARABINERHAKEN MIT AUGE SCHNAPPHAKEN MIT WIRBEL
• Edelstahl AISI 316 / A4 • Messing verchromt

Art.-Nr. A mm B mm D Ø mm E mm L mm BL daN VE Art.-Nr. Länge mm Ø Auge mm VE
74.226.050 6,0 25 5 6,5 50 250 10 74.103.010 77 10 10
74.226.060 7,0 30 6 7,5 60 295 10 74.103.013 77 13 10
74.226.070 9,0 35 7 8,0 70 450 10
74.226.080 10,0 40 8 9,0 80 560 10
74.226.100 13,0 50 10 12,0 100 875 1 SCHNAPPHAKEN MIT FESTEM AUGE
74.226.120 14,5 57 11 16,0 120 1125 1
• Manganbronze
SCHNAPPHAKEN MIT AUGE
• Edelstahl AISI 316 / A4

Art.-Nr. L mm W mm S mm Ø d mm BL daN VE Art.-Nr. Länge mm Ø Auge mm VE
74.228.050 50 25 10 8 200 1 74.105.055 55 11 10
74.228.070 70 31 11 12 600 1 74.105.073 73 16 10
74.228.100 100 50 15 16 1200 1

KARABINERHAKEN MIT SICHERUNG SCHNAPPHAKEN MIT WIRBELAUGE
• Manganbronze
• Edelstahl AISI 316 / A4
• nach innen klappbar
• mit Sicherung

Art.-Nr. A mm B mm D Ø mm E mm L mm BL daN VE Art.-Nr. Länge mm Ø Auge mm VE
74.227.080 12 40 8 8,5 80 560 1 74.106.080 82 17 10
74.227.100 15 50 10 11,0 100 875 1 74.106.100 94 20 10
KARABINERHAKEN MIT KNICK KETTENNOTGLIED

• Edelstahl AISI 316 / A4
• Verzinkt

Art.-Nr. A Ø mm B mm C mm D mm F mm BL daN VE Art.-Nr. Länge Material Öffnung BL daN VE
74.217.050 5 25 50 8 7 250 25 innen mm Ø mm ca. mm
74.217.060 6 30 60 9 8 295 25 74.107.004 32 4 7 900 10
74.217.070 7 35 70 10 8 450 25 74.107.005 41 5 8 1200 10
74.217.080 8 40 80 12 9 560 25 74.107.006 47 6 8 1600 10
74.217.090 9 45 90 12 10 625 25 74.107.008 59 8 9 2000 10
74.217.100 10 50 100 15 11 875 25
74.217.160 13 74 160 22 25 1600 1

T | 05971 / 97 07-0 RIGG 105
