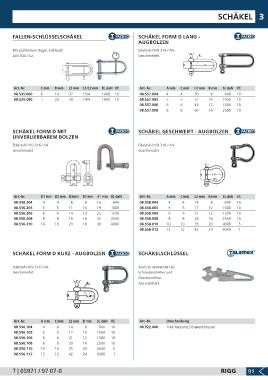

Page 93 - Lankhorst/Hohorst Hauptkatalog 2017-2018

SCHÄKEL 3

FALLEN-SCHLÜSSELSCHÄKEL SCHÄKEL FORM D LANG -
AUGBOLZEN

Mit profiliertem Bügel, Edelstahl Edelstahl AISI 316 / A4.
AISI 304 / A2. Geschmiedet.

Art.-Nr. C mm B mm L2 mm L1/C2 mm BL daN VE Art.-Nr. A mm C mm L2 mm B mm BL daN VE
08.535.060 6 14 37 15/4 1400 10 08.557.004 4 4 30 8 640 10
08.535.080 7 20 38 14/4 1800 10 08.557.005 5 5 37 10 1000 10
08.557.006 6 6 45 12 1500 10
08.557.008 8 8 60 16 2500 10

SCHÄKEL FORM D MIT SCHÄKEL GESCHWEIFT - AUGBOLZEN
UNVERLIERBAREM BOLZEN

Edelstahl AISI 316 / A4. Edelstahl AISI 316 / A4.
Geschmiedet. Geschmiedet.

Art.-Nr. D1 mm D2 mm D3mm B1 mm H1 mm BL daN Art.-Nr. A mm C mm L2 mm B mm BL daN VE
08.556.204 4 4 8 8 16 640 08.558.004 4 4 14 8 640 10
08.556.205 5 5 11 10 19 1000 08.558.005 5 5 17 10 1000 10
08.556.206 6 6 14 13 25 1500 08.558.006 6 6 21 12 1500 10
08.556.208 8 8 18 16 32 2500 08.558.008 8 8 28 16 2500 10
08.556.210 10 10 20 19 38 4000 08.558.010 10 10 35 20 4000 5
08.558.012 12 12 42 24 6000 1

SCHÄKEL FORM D KURZ - AUGBOLZEN SCHÄKELSCHLÜSSEL

Edelstahl AISI 316 / A4. Auch zu verwenden als
Geschmiedet. Schraubendreher und
Flaschenöffner.
Aus Edelstahl.

Art.-Nr. A mm C mm L2 mm B mm BL daN VE Art.-Nr. Umschreibung
08.556.104 4 4 14 8 640 10 08.922.000 10er-Packung Schäkelschlüssel
08.556.105 5 5 17 10 1000 10
08.556.106 6 6 21 12 1500 10
08.556.108 8 8 28 16 2500 10
08.556.110 10 10 35 20 4000 5
08.556.113 12 12 42 24 6000 1

T | 05971 / 97 07-0 RIGG 91
