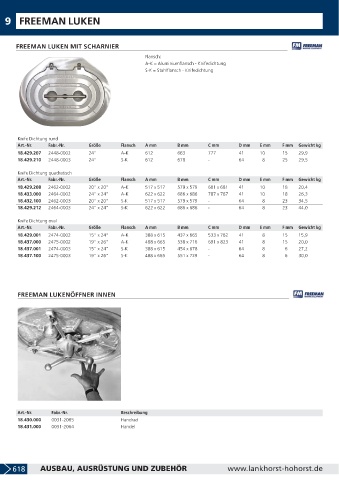

P. 620
9 FREEMAN LUKEN
FREEMAN LUKEN MIT SCHARNIER
Flansch:
A-K = Aluminiumflansch - Knifedichtung
S-K = Stahlflansch - Knifedichtung
Knife Dichtung rund
Art.-Nr. Fabr.-Nr. Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.429.207 2448-0002 24" A-K 612 663 777 41 10 15 29,9
18.429.210 2448-0003 24" S-K 612 678 - 64 8 25 29,5
Knife Dichtung quadratisch
Art.-Nr. Fabr.-Nr. Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.429.208 2462-0002 20" x 20" A-K 517 x 517 579 x 579 681 x 681 41 10 18 20,4
18.433.000 2464-0002 24" x 24" A-K 622 x 622 686 x 686 787 x 787 41 10 18 26,3
18.432.100 2462-0003 20" x 20" S-K 517 x 517 579 x 579 - 64 8 23 34,5
18.429.212 2464-0003 24" x 24" S-K 622 x 622 686 x 686 - 64 8 23 44,0
Knife Dichtung oval
Art.-Nr. Fabr.-Nr. Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.429.001 2474-0002 15" x 24" A-K 388 x 615 437 x 665 533 x 762 41 8 15 15,9
18.437.000 2475-0002 19" x 26" A-K 488 x 665 538 x 716 691 x 823 41 8 15 20,0
18.437.001 2474-0003 15" x 24" S-K 388 x 615 454 x 678 - 64 8 6 27,2
18.437.100 2475-0003 19" x 26" S-K 488 x 665 551 x 729 - 64 8 6 30,0
FREEMAN LUKENÖFFNER INNEN
Art.-Nr. Fabr.-Nr. Beschreibung
18.430.000 0031-2065 Handrad
18.431.000 0031-2064 Handel
618 AUSBAU, AUSRÜSTUNG UND ZUBEHÖR www.lankhorst-hohorst.de
