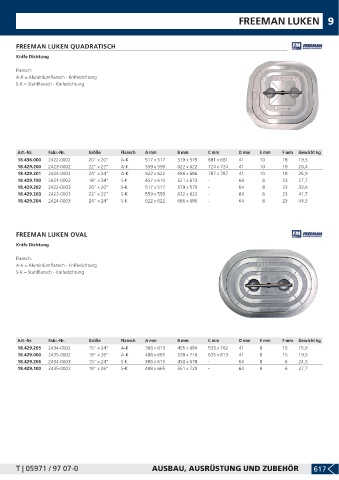

Page 619 - Lankhorst Katalog 2021/2022
P. 619
FREEMAN LUKEN 9
FREEMAN LUKEN QUADRATISCH
Knife Dichtung
Flansch:
A-K = Aluminiumflansch - Knifedichtung
S-K = Stahlflansch - Knifedichtung
Art.-Nr. Fabr.-Nr. Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.436.000 2422-0002 20" x 20" A-K 517 x 517 579 x 579 681 x 681 41 10 18 19,5
18.429.200 2423-0002 22" x 22" A-K 559 x 559 622 x 622 724 x 724 41 10 18 20,4
18.429.201 2424-0002 24" x 24" A-K 622 x 622 686 x 686 787 x 787 41 10 18 25,9
18.429.150 2421-0003 18" x 24" S-K 457 x 610 521 x 673 - 64 8 23 27,7
18.429.202 2422-0003 20" x 20" S-K 517 x 517 579 x 579 - 64 8 23 33,6
18.429.203 2423-0003 22" x 22" S-K 559 x 559 622 x 622 - 64 8 23 41,7
18.429.204 2424-0003 24" x 24" S-K 622 x 622 686 x 686 - 64 8 23 43,5
FREEMAN LUKEN OVAL
Knife Dichtung
Flansch:
A-K = Aluminiumflansch - Knifedichtung
S-K = Stahlflansch - Knifedichtung
Art.-Nr. Fabr.-Nr. Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.429.205 2434-0002 15" x 24" A-K 386 x 615 455 x 684 533 x 762 41 8 15 15,9
18.429.000 2435-0002 19" x 26" A-K 488 x 665 538 x 716 635 x 813 41 8 15 19,5
18.429.206 2434-0003 15" x 24" S-K 386 x 615 450 x 678 - 64 8 6 24,5
18.429.100 2435-0003 19" x 26" S-K 488 x 665 551 x 729 - 64 8 6 27,7
T | 05971 / 97 07-0 AUSBAU, AUSRÜSTUNG UND ZUBEHÖR 617
