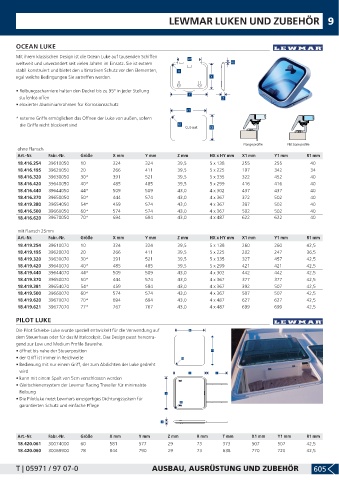

Page 607 - Lankhorst Katalog 2021/2022

LEWMAR LUKEN UND ZUBEHÖR 9

OCEAN LUKE
Mit ihrem klassischen Design ist die Ocean Luke auf tausenden Schiffen
HY
weltweit und unverändert seit vielen Jahren im Einsatz. Sie ist extrem HX
stabil konstruiert und bietet den ultimativen Schutz vor den Elementen, R
egal welche Bedingungen Sie antreffen werden. X

• Reibungsscharniere halten den Deckel bis zu 95° in jeder Stellung
Y
stufenlos offen Z
• eloxierter Aluminiumrahmen für Korrosionsschutz
Y1
* externe Griffe ermöglichen das Öffnen der Luke von außen, sofern
die Griffe nicht blockiert sind R1
Cut-out X1

Flange profile Flat base profile
ohne Flansch
Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm HX x HY mm X1 mm Y1 mm R1 mm
18.416.254 39610050 10 324 324 39,5 5 x 138 255 255 40
18.416.195 39620050 20 266 411 39,5 5 x 225 197 342 34
18.416.320 39630050 30* 391 521 39,5 5 x 335 322 452 40
18.416.420 39640050 40* 485 485 39,5 5 x 299 416 416 40
18.416.440 39644050 44* 509 509 43,0 4 x 302 437 437 40
18.416.370 39650050 50* 444 574 43,0 4 x 367 372 502 40
18.419.380 39654050 54* 459 574 43,0 4 x 367 387 502 40
18.416.500 39660050 60* 574 574 43,0 4 x 367 502 502 40
18.416.620 39670050 70* 694 694 43,0 4 x 487 622 622 40

mit Flansch 25mm
Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm HX x HY mm X1 mm Y1 mm R1 mm
18.419.254 39610070 10 324 324 39,5 5 x 138 260 260 42,5
18.419.195 39620070 20 266 411 39,5 5 x 225 202 247 36,5
18.419.320 39630070 30* 391 521 39,5 5 x 335 327 457 42,5
18.419.420 39640070 40* 485 485 39,5 5 x 299 421 421 42,5
18.419.440 39644070 44* 509 509 43,0 4 x 302 442 442 42,5
18.419.370 39650070 50* 444 574 43,0 4 x 367 377 377 42,5
18.419.381 39654070 54* 459 584 43,0 4 x 367 392 507 42,5
18.419.500 39660070 60* 574 574 43,0 4 x 367 507 507 42,5
18.419.620 39670070 70* 694 694 43,0 4 x 487 627 627 42,5
18.419.621 39677070 77* 767 767 43,0 4 x 487 699 699 42,5

PILOT LUKE
Die Pilot Schiebe-Luke wurde speziell entwickelt für die Verwendung auf X1
dem Steuerhaus oder für das Mittelcockpit. Das Design passt hervorra-
gend zur Low und Medium Profile Baureihe.
• öffnet bis nahe der Steuerposition Y1
• der Griff ist immer in Reichweite R1
• Bedienung mit nur einem Griff, der zum Abdichten der Luke gedreht
wird X T
• kann mit einem Spalt von 5cm verschlossen werden
• Gleitschienensystem der Lewmar Racing Traveller für minimalste
Reibung Y
• Die Pilotluke nutzt Lewmars einzigartiges Dichtungssystem für
R
garantierten Schutz und einfache Pflege

Z

Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm R mm T mm X1 mm Y1 mm R1 mm
18.420.061 30074000 60 581 577 29 73 373 507 507 42,5
18.420.060 30069900 78 844 790 29 73 638 770 720 42,5
