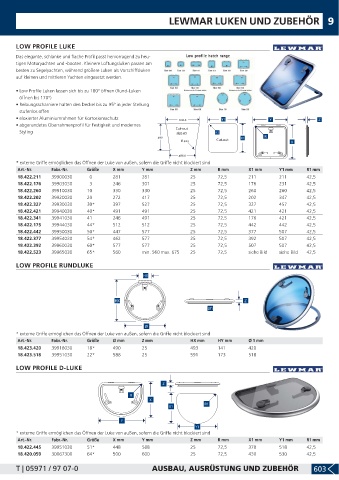

Page 605 - Lankhorst Katalog 2021/2022

LEWMAR LUKEN UND ZUBEHÖR 9

LOW PROFILE LUKE
Das elegante, schlanke und flache Profil passt hervorragend zu heu-
tigen Motoryachten und -booten. Kleinere Lüftungsluken passen am
besten zu Segelyachten, während größere Luken als Vorschiffsluken
auf kleinen und mittleren Yachten eingesetzt werden.

• Low Profile Luken lassen sich bis zu 180° öffnen (Rund-Luken
öffnen bis 170°)
• Reibungsscharniere halten den Deckel bis zu 95° in jeder Stellung
stufenlos offen
• eloxierter Aluminiumrahmen für Korrosionsschutz Y1 Y Z
• abgerundetes Oberrahmenprofil für Festigkeit und modernes
Cut-out
Styling size 65 R1
Cut-out X1 R
X

* externe Griffe ermöglichen das Öffnen der Luke von außen, sofern die Griffe nicht blockiert sind
Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm R mm X1 mm Y1 mm R1 mm
18.422.211 39900030 0 281 281 25 72,5 211 211 42,5
18.422.176 39903030 3 246 301 25 72,5 176 231 42,5
18.422.260 39910030 10 330 330 25 72,5 260 260 42,5
18.422.202 39920030 20 272 417 25 72,5 202 347 42,5
18.422.327 39930030 30* 397 527 25 72,5 327 457 42,5
18.422.421 39940030 40* 491 491 25 72,5 421 421 42,5
18.422.341 39941030 41 246 491 25 72,5 176 421 42,5
18.422.175 39944030 44* 512 512 25 72,5 442 442 42,5
18.422.442 39950030 50* 447 577 25 72,5 377 507 42,5
18.422.377 39954030 54* 462 577 25 72,5 392 507 42,5
18.422.392 39960030 60* 577 577 25 72,5 507 507 42,5
18.422.523 39965030 65* 560 min. 560 max. 675 25 72,5 siehe Bild siehe Bild 42,5

LOW PROFILE RUNDLUKE
HY

HX Z
Ø1

Ø
* externe Griffe ermöglichen das Öffnen der Luke von außen, sofern die Griffe nicht blockiert sind
Art.-Nr. Fabr.-Nr. Größe Ø mm Z mm HX mm HY mm Ø 1 mm
18.423.420 39918030 18* 490 25 493 141 420
18.423.518 39951030 22* 588 25 591 173 518

LOW PROFILE D-LUKE

Z
R
X
R1
X1

Y
Y1
* externe Griffe ermöglichen das Öffnen der Luke von außen, sofern die Griffe nicht blockiert sind
Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm R mm X1 mm Y1 mm R1 mm
18.422.445 39951030 51* 448 588 25 72,5 378 518 42,5
18.420.059 30067300 64* 500 600 25 72,5 430 530 42,5

T | 05971 / 97 07-0 AUSBAU, AUSRÜSTUNG UND ZUBEHÖR 603
