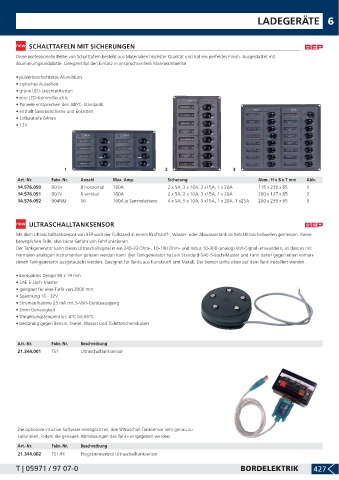

Page 429 - Lankhorst Katalog 2021/2022

LADEGERÄTE 6

SCHALTTAFELN MIT SICHERUNGEN
Diese professionelle Reihe von Schalttafeln besteht aus Materialien höchster Qualität und hat ein perfektes Finish. Ausgestattet mit
Aluminiumgrundplatte. Geeignet für den Einsatz in anspruchsvollem Marineambiente.
• pulverbeschichtetes Aluminium
• stylisches Aussehen
• grüne LED-Leuchtetiketten
• rote LED-Kontrollleuchte
• Paneele entsprechen den ABYC-Standards
• enthält Sammelschiene und Etiketten
• Einbautiefe 64mm
• 12V

1 2 3
Art.-Nr. Fabr.-Nr. Anzahl Max. Amp. Sicherung Abm.: H x B x T mm Abb.
14.576.050 901H 8 horizontal 160A 2 x 5A, 2 x 10A, 3 x15A, 1 x 20A 115 x 239 x 65 1
14.576.051 901V 8 vertikal 160A 2 x 5A, 2 x 10A, 3 x15A, 1 x 20A 200 x 127 x 65 2
14.576.052 904NM 16 160A je Sammelschiene 4 x 5A, 5 x 10A, 5 x15A, 1 x 20A, 1 x25A 200 x 239 x 65 3

ULTRASCHALLTANKSENSOR
Mit dem Ultraschalltanksensor von BEP wird der Füllstand in einem Kraftstoff-, Wasser- oder Abwassertank mittels Ultraschallwellen gemessen. Keine
beweglichen Teile, also keine Gefahr von Fehlfunktionen.
Der Tankgenerator kann dieses Ultraschallsignal in ein 240-33 Ohm-, 10-180 Ohm- und Vetus 10-300 (analog) Volt-Signal umwandeln, so dass es mit
normalen analogen Instrumenten gelesen werden kann. Der Tankgenerator hat ein Standard-SAE-5-Loch-Muster und kann daher gegen einen vorhan-
denen Tankgenerator ausgetauscht werden. Geeignet für Tanks aus Kunststoff und Metall. Der Sensor sollte oben auf dem Tank installiert werden.

• kompaktes Design 95 x 19 mm
• SAE 5-Loch-Muster
• geeignet für eine Tiefe von 2000 mm
• Spannung 10 - 32V
• Stromaufnahme 25 mA mit 5-Volt-Geräteausgang
• 2mm Genauigkeit
• Umgebungstemperatur: 4°C bis 65°C
• beständig gegen Benzin, Diesel, Wasser und Toilettenchemikalien

Art.-Nr. Fabr.-Nr. Beschreibung
21.344.001 TS1 Ultraschalltanksensor

Die optionale intuitive Software ermöglicht es, den Ultraschall-Tanksensor sehr genau zu
kalibrieren, indem die genauen Abmessungen des Tanks eingegeben werden.
Art.-Nr. Fabr.-Nr. Beschreibung
21.344.002 TS1-PK Programmiertool Ultraschalltanksensor
