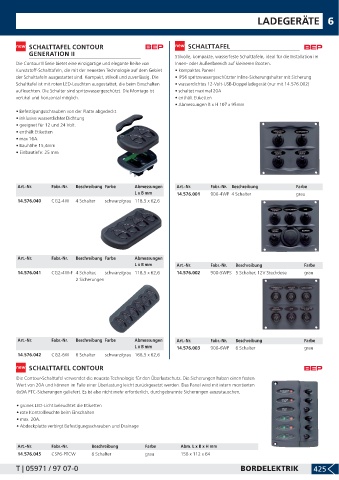

Page 427 - Lankhorst Katalog 2021/2022
P. 427

LADEGERÄTE               6




           SCHALTTAFEL CONTOUR                                     SCHALTTAFEL
           GENERATION II
                                                               Stilvolle, kompakte, wasserfeste Schalttafeln, ideal für die Installation im
       Die Contour II Serie bietet eine einzigartige und elegante Reihe von  Innen- oder Außenbereich auf kleineren Booten.
       Kunststoff-Schalttafeln, die mit der neuesten Technologie auf dem Gebiet  • kompaktes Paneel
       der Schalttafeln ausgestattet sind. Kompakt, stilvoll und zuverlässig. Die  • IP56 spritzwassergeschützter Inline-Sicherungshalter mit Sicherung
       Schalttafel ist mit roten LED-Leuchten ausgestattet, die beim Einschalten  • wasserdichtes 12-Volt-USB-Doppelladegerät (nur mit 14.576.002)
       aufleuchten. Die Schalter sind spritzwassergeschützt. Die Montage ist  • schaltet maximal 20A
       vertikal und horizontal möglich.                        • enthält Etiketten
                                                               • Abmessungen B x H 107 x 95mm
       • Befestigungsschrauben von der Platte abgedeckt
       • inklusive wasserdichter Dichtung
       • geeignet für 12 und 24 Volt.
       • enthält Etiketten
       • max 16A.
       • Bauhöhe 15,4mm
       • Einbautiefe: 25 mm





       Art.-Nr.    Fabr.-Nr.  Beschreibung Farbe  Abmessungen  Art.-Nr.    Fabr.-Nr.  Beschreibung       Farbe
                                                L x B mm       14.576.001  900-4WP 4 Schalter            grau
       14.576.040  CG2-4W   4 Schalter  schwarz/grau 118,5 x 62,6










       Art.-Nr.    Fabr.-Nr.  Beschreibung Farbe  Abmessungen
                                                L x B mm       Art.-Nr.    Fabr.-Nr.  Beschreibung          Farbe
       14.576.041  CG2-4W-F 4 Schalter,  schwarz/grau 118,5 x 62,6  14.576.002  900-5WPS 5 Schalter, 12V Steckdose  grau
                            2 Sicherungen











       Art.-Nr.    Fabr.-Nr.  Beschreibung Farbe  Abmessungen  Art.-Nr.    Fabr.-Nr.  Beschreibung          Farbe
                                                L x B mm       14.576.003  900-6WP  6 Schalter              grau
       14.576.042  CG2-6W   6 Schalter  schwarz/grau 166,5 x 62,6

           SCHALTTAFEL CONTOUR
       Die Contour-Schalttafel verwendet die neueste Technologie für den Überlastschutz. Die Sicherungen haben einen festen
       Wert von 20A und können im Falle einer Überlastung leicht zurückgesetzt werden. Das Panel wird mit intern montierten
       6x9A PTC-Sicherungen geliefert. Es ist also nicht mehr erforderlich, durchgebrannte Sicherungen auszutauschen.
       • grünes LED-Licht beleuchtet die Etiketten
       • rote Kontrollleuchte beim Einschalten
       • max. 20A.
       • Abdeckplatte verbirgt Befestigungsschrauben und Drainage



       Art.-Nr.    Fabr.-Nr.     Beschreibung       Farbe       Abm. L x B x H mm
       14.576.045  CSP6-PTCW     6 Schalter         grau        158 x 112 x 64

       T | 05971 / 97 07-0                                                            BORDELEKTRIK             425
