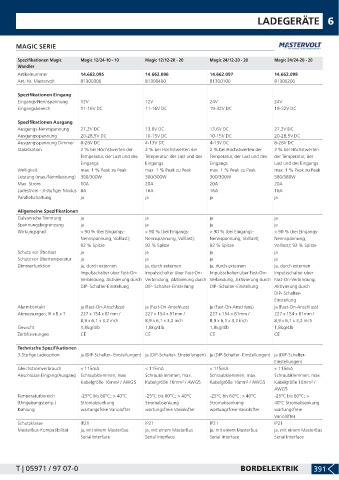

Page 393 - Lankhorst Katalog 2021/2022

LADEGERÄTE 6

MAGIC SERIE

Spezifikationen Magic Magic 12/24-10 - 10 Magic 12/12-20 - 20 Magic 24/12-20 - 20 Magic 24/24-20 - 20
Wandler
Artikelnummer 14.662.095 14.662.096 14.662.097 14.662.098
Art.-Nr. Mastervolt 81300300 81300400 81300100 81300200

Spezifikationen Eingang
Eingangs-Nennspannung 12V 12V 24V 24V
Eingangsbereich 11-16V DC 11-16V DC 19-32V DC 19-32V DC

Spezifikationen Ausgang
Ausgangs-Nennspannung 27,2V DC 13,6V DC 13,6V DC 27,2V DC
Ausgangsspannung 20-28,5V DC 10-15V DC 10-15V DC 20-28,5V DC
Ausgangsspannung Dimmer 8-26V DC 4-13V DC 4-13V DC 8-26V DC
Stabilisation 2 % bei Höchstwerten der 2 % bei Höchstwerten der 2 % bei Höchstwerten der 2 % bei Höchstwerten
Temperatur, der Last und des Temperatur, der Last und des Temperatur, der Last und des der Temperatur, der
Eingangs Eingangs Eingangs Last und des Eingangs
Welligkeit max. 1 % Peak zu Peak max. 1 % Peak zu Peak max. 1 % Peak zu Peak max. 1 % Peak zu Peak
Leistung (max./Nennleistung) 300/300W 300/300W 300/300W 580/580W
Max. Strom 10A 20A 20A 20A
Ladestrom - 3-stufiger Modus 8A 16A 16A 16A
Parallelschaltung ja ja ja ja

Allgemeine Spezifikationen
Galvanische Trennung ja ja ja ja
Spannungsbegrenzung ja ja ja ja
Wirkungsgrad > 90 % (bei Eingangs- > 90 % (bei Eingangs- > 90 % (bei Eingangs- > 90 % (bei Eingangs-
Nennspannung, Volllast); Nennspannung, Volllast); Nennspannung, Volllast); Nennspannung,
92 % Spitze 92 % Spitze 92 % Spitze Volllast); 92 % Spitze
Schutz vor Überlast ja ja ja ja
Schutz vor Übertemperatur ja ja ja ja
Dimmerfunktion ja, durch externen ja, durch externen ja, durch externen ja, durch externen
Impulsschalter über Fast-On- Impulsschalter über Fast-On- Impulsschalter über Fast-On- Impulsschalter über
Verbindung, Aktivierung durch Verbindung, Aktivierung durch Verbindung, Aktivierung durch Fast-On-Verbindung,
DIP- Schalter-Einstellung DIP- Schalter-Einstellung DIP- Schalter-Einstellung Aktivierung durch
DIP- Schalter-
Einstellung
Alarmkontakt ja (Fast-On-Anschluss) ja (Fast-On-Anschluss) ja (Fast-On-Anschluss) ja (Fast-On-Anschluss)
Abmessungen, H x B x T 227 x 154 x 81mm / 227 x 154 x 81mm / 227 x 154 x 81mm / 227 x 154 x 81mm /
8,9 x 6,1 x 3,2 inch 8,9 x 6,1 x 3,2 inch 8,9 x 6,1 x 3,2 inch 8,9 x 6,1 x 3,2 inch
Gewicht 1,8kg/4lb 1,8kg/4lb 1,8kg/4lb 1,8kg/4lb
Zertifizierungen CE CE CE CE

Technische Spezifikationen
3-Stufige Ladeoption ja (DIP-Schalter- Einstellungen) ja (DIP-Schalter- Einstellungen) ja (DIP-Schalter- Einstellungen) ja (DIP-Schalter-
Einstellungen)
Gleichstromverbrauch < 115mA < 115mA < 115mA < 115mA
Anschlüsse Eingang/Ausgang Schraubklemmen, max. Schraubklemmen, max. Schraubklemmen, max. Schraubklemmen, max.
Kabelgröße 16mm² / AWG5 Kabelgröße 16mm² / AWG5 Kabelgröße 16mm² / AWG5 Kabelgröße 16mm² /
AWG5
Temperaturbereich -25°C bis 60°C; > 40°C -25°C bis 60°C; > 40°C -25°C bis 60°C; > 40°C -25°C bis 60°C; >
(Umgebungstemp.) Stromabsenkung Stromabsenkung Stromabsenkung 40°C Stromabsenkung
Kühlung wartungsfreie Variolüfter wartungsfreie Variolüfter wartungsfreie Variolüfter wartungsfreie
Variolüfter
Schutzklasse IP21 IP21 IP21 IP21
MasterBus-Kompatibilität ja, mit einem MasterBus ja, mit einem MasterBus ja, mit einem MasterBus ja, mit einem MasterBus
Serial Interface Serial Interface Serial Interface Serial Interface
