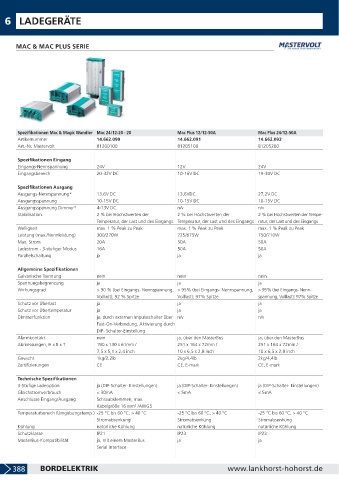

Page 390 - Lankhorst Katalog 2021/2022

6 LADEGERÄTE

MAC & MAC PLUS SERIE

Spezifikationen Mac & Magic Wandler Mac 24/12-20 - 20 Mac Plus 12/12-50A Mac Plus 24/12-50A
Artikelnummer 14.662.090 14.662.091 14.662.092
Art.-Nr. Mastervolt 81200100 81205100 81205200

Spezifikationen Eingang
Eingangs-Nennspannung 24V 12V 24V
Eingangsbereich 20-32V DC 10-16V DC 19-30V DC

Spezifikationen Ausgang
Ausgangs-Nennspannung* 13,6V DC 13,6VDC 27,2V DC
Ausgangsspannung 10-15V DC 10-15V DC 10-15V DC
Ausgangsspannung Dimmer* 4-13V DC n/v n/v
Stabilisation 2 % bei Höchstwerten der 2 % bei Höchstwerten der 2 % bei Höchstwerten der Tempe-
Temperatur, der Last und des Eingangs Temperatur, der Last und des Eingangs ratur, der Last und des Eingangs
Welligkeit max. 1 % Peak zu Peak max. 1 % Peak zu Peak max. 1 % Peak zu Peak
Leistung (max./Nennleistung) 300/270W 725/675W 750/710W
Max. Strom 20A 50A 50A
Ladestrom - 3-stufiger Modus 16A 50A 50A
Parallelschaltung ja ja ja

Allgemeine Spezifikationen
Galvanische Trennung nein nein nein
Spannungsbegrenzung ja ja ja
Wirkungsgrad > 90 % (bei Eingangs- Nennspannung, > 95% (bei Eingangs- Nennspannung, > 95% (bei Eingangs- Nenn-
Volllast); 92 % Spitze Volllast); 97% Spitze spannung, Volllast); 97% Spitze
Schutz vor Überlast ja ja ja
Schutz vor Übertemperatur ja ja ja
Dimmerfunktion ja, durch externen Impulsschalter über n/v n/v
Fast-On-Verbindung, Aktivierung durch
DIP- Schalter-Einstellung
Alarmkontakt nein ja, über den MasterBus ja, über den MasterBus
Abmessungen, H x B x T 190 x 130 x 61mm / 251 x 164 x 72mm / 251 x 164 x 72mm /
7,5 x 5,1 x 2,4 inch 10 x 6,5 x 2,8 inch 10 x 6,5 x 2,8 inch
Gewicht 1kg/2,2lb 2kg/4,4lb 2kg/4,4lb
Zertifizierungen CE CE, E-mark CE, E-mark

Technische Spezifikationen
3-Stufige Ladeoption ja (DIP-Schalter- Einstellungen) ja (DIP-Schalter- Einstellungen) ja (DIP-Schalter- Einstellungen)
Gleichstromverbrauch < 30mA < 5mA < 5mA
Anschlüsse Eingang/Ausgang Schraubklemmen, max.
2
Kabelgröße 16 mm /AWG5
Temperaturbereich (Umgebungstemp.) -25 °C bis 60 °C; > 40 °C -25 °C bis 60 °C; > 40 °C -25 °C bis 60 °C; > 40 °C
Stromabsenkung Stromabsenkung Stromabsenkung
Kühlung natürliche Kühlung natürliche Kühlung natürliche Kühlung
Schutzklasse IP21 IP23 IP23
MasterBus-Kompatibilität ja, mit einem MasterBus ja ja
Serial Interface

388 BORDELEKTRIK www.lankhorst-hohorst.de
