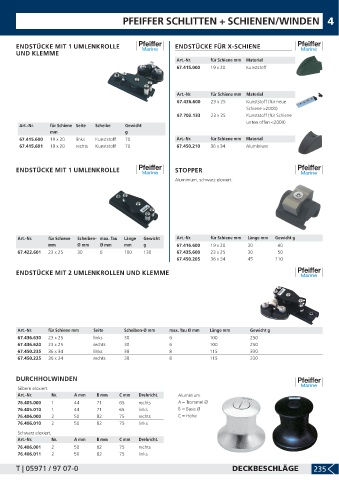

Page 237 - Lankhorst Katalog 2021/2022

PFEIFFER SCHLITTEN + SCHIENEN/WINDEN 4

ENDSTÜCKE MIT 1 UMLENKROLLE ENDSTÜCKE FÜR X-SCHIENE
UND KLEMME
Art.-Nr. für Schiene mm Material
67.415.000 19 x 20 Kunststoff

Art.-Nr. für Schiene mm Material
67.436.600 23 x 25 Kunststoff (für neue
Schiene >2000)
67.702.133 23 x 25 Kunststoff (für Schiene
unten offen <2000)
Art.-Nr. für Schiene Seite Scheibe Gewicht
mm g
67.415.600 19 x 20 links Kunststoff 70 Art.-Nr. für Schiene mm Material
67.415.601 19 x 20 rechts Kunststoff 70 67.450.210 36 x 34 Aluminium

ENDSTÜCKE MIT 1 UMLENKROLLE STOPPER
Aluminium, schwarz eloxiert.

Art.-Nr. für Schiene Scheiben- max. Tau Länge Gewicht Art.-Nr. für Schiene mm Länge mm Gewicht g
mm Ø mm Ø mm mm g 67.416.600 19 x 20 30 40
67.422.601 23 x 25 30 6 100 130 67.435.600 23 x 25 30 50
67.450.205 36 x 34 45 110

ENDSTÜCKE MIT 2 UMLENKROLLEN UND KLEMME

Art.-Nr. für Schiene mm Seite Scheiben-Ø mm max. Tau Ø mm Länge mm Gewicht g
67.436.630 23 x 25 links 30 6 100 250
67.436.620 23 x 25 rechts 30 6 100 250
67.450.235 36 x 34 links 38 8 115 330
67.450.225 36 x 34 rechts 38 8 115 330

DURCHHOLWINDEN

Silbern eloxiert.
Art.-Nr. Nr. A mm B mm C mm Drehricht. Aluminium.
76.405.000 1 44 71 65 rechts A = Trommel Ø
76.405.010 1 44 71 65 links B = Basis Ø
76.406.000 2 50 82 75 rechts C = Höhe
76.406.010 2 50 82 75 links
Schwarz eloxiert.
Art.-Nr. Nr. A mm B mm C mm Drehricht.
76.406.001 2 50 82 75 rechts
76.406.011 2 50 82 75 links

T | 05971 / 97 07-0 DECKBESCHLÄGE 235
