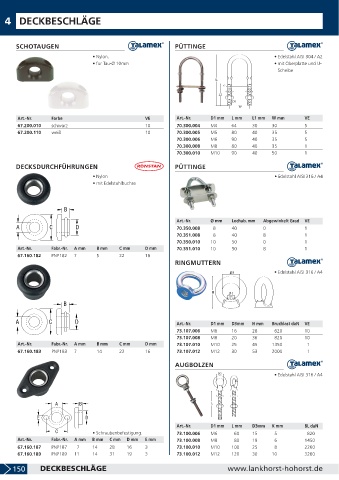

Page 152 - Lankhorst Katalog 2021/2022

4 DECKBESCHLÄGE

SCHOTAUGEN PÜTTINGE
• Nylon. • Edelstahl AISI 304 / A2
• für Tau-Ø 10mm • mit Oberplatte und U-
Scheibe
L

L1
D1
W

Art.-Nr. Farbe VE Art.-Nr. D1 mm L mm L1 mm W mm VE
67.200.010 schwarz 10 70.300.004 M4 64 30 30 5
67.200.110 weiß 10 70.300.005 M5 80 40 35 5
70.300.006 M6 90 40 35 5
70.300.008 M8 80 40 35 1
70.300.010 M10 90 40 50 1

DECKSDURCHFÜHRUNGEN PÜTTINGE
• Nylon • Edelstahl AISI 316 / A4
• mit Edelstahlbuchse

B

Art.-Nr. Ø mm Lochab. mm Abgewinkelt Grad VE
A C D 70.350.008 8 40 0 1
70.351.008 8 40 8 1
70.350.010 10 50 0 1
Art.-Nr. Fabr.-Nr. A mm B mm C mm D mm 70.351.010 10 50 8 1
67.160.182 PNP182 7 5 22 16
RINGMUTTERN

D3 • Edelstahl AISI 316 / A4

H D1
B

A C D Art.-Nr. D1 mm D3mm H mm Bruchlast daN VE
73.107.006 M6 16 28 620 10
73.107.008 M8 20 36 820 10
Art.-Nr. Fabr.-Nr. A mm B mm C mm D mm 73.107.010 M10 25 45 1350 1
67.160.183 PNP183 7 14 22 16 73.107.012 M12 30 53 2000 1

AUGBOLZEN
D3 • Edelstahl AISI 316 / A4
K

A B L

E D D1
Art.-Nr. D1 mm L mm D3mm K mm BL daN
C • Schraubenbefestigung. 73.100.006 M6 60 15 5 820
Art.-Nr. Fabr.-Nr. A mm B mm C mm D mm E mm 73.100.008 M8 80 19 6 1450
67.160.187 PNP187 7 14 28 16 3 73.100.010 M10 100 25 8 2260
67.160.189 PNP189 11 14 31 19 3 73.100.012 M12 120 30 10 3260
