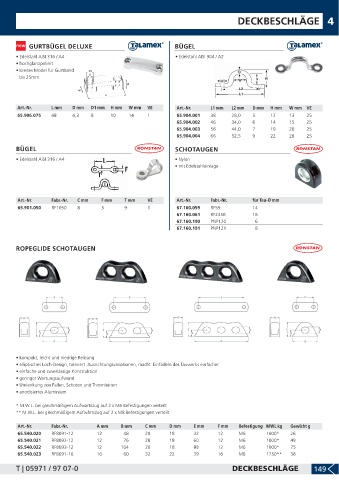

Page 151 - Lankhorst Katalog 2021/2022

DECKBESCHLÄGE 4

GURTBÜGEL DELUXE BÜGEL
• Edelstahl AISI 316 / A4 • Edelstahl AISI 304 / A2
• hochglanzpoliert
• breites Model für Gurtband D 1
D
bis 25mm
H
W
L
Art.-Nr. L mm D mm D1 mm H mm W mm VE Art.-Nr. L1 mm L2 mm D mm H mm W mm VE
65.906.075 48 4,3 8 10 14 1 65.904.001 38 28,0 5 12 13 25
65.904.002 46 34,0 6 14 15 25
65.904.003 56 44,0 7 19 20 25
65.904.004 66 52,5 9 22 28 25

BÜGEL SCHOTAUGEN
• Edelstahl AISI 316 / A4 • Nylon
• mit Edelstahleinlage

Art.-Nr. Fabr.-Nr. C mm F mm T mm VE Art.-Nr. Fabr.-Nr. für Tau-Ø mm
65.901.050 RF1050 8 5 9 1 67.160.059 RF59 14
67.160.061 RF2358 16
67.160.190 PNP120 6
67.160.191 PNP121 8

ROPEGLIDE SCHOTAUGEN

• kompakt, leicht und niedrige Reibung
• elliptisches Loch-Design, toleriert Ausrichtungsvariationen, macht Einfädeln des Tauwerks einfacher
• einfache und zuverlässige Konstruktion
• geringer Wartungsaufwand
• Umlenkung von Fallen, Schoten und Trimmleinen
• anodisiertes Aluminium
* M.W.L. bei gleichmäßigem Aufwärtszug auf 2 x M6 Befestigungen verteilt
** M.W.L. bei gleichmäßigem Aufwärtszug auf 2 x M8 Befestigungen verteilt

Art.-Nr. Fabr.-Nr. A mm B mm C mm D mm E mm F mm Befestigung MWL kg Gewicht g
65.540.020 RF8091-12 12 48 28 18 32 12 M6 1000* 26
65.540.021 RF8092-12 12 76 28 18 60 12 M6 1000* 49
65.540.022 RF8093-12 12 104 28 18 88 12 M6 1000* 75
65.540.023 RF8091-16 16 60 32 22 39 16 M8 1750** 38

T | 05971 / 97 07-0 DECKBESCHLÄGE 149
