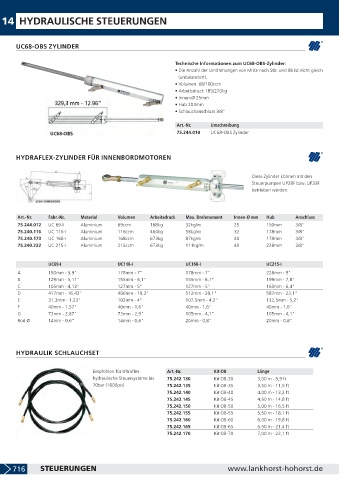

14 HYDRAULISCHE STEUERUNGEN

UC68-OBS ZYLINDER

Technische Informationen zum UC68-OBS-Zylinder:
• Die Anzahl der Umdrehungen von Mitte nach Stb. und Bb ist nicht gleich
(unbalanciert).
• Volumen 68/100ccm
• Arbeitsdruck 185/270kg
• Innen-Ø 25mm
• Hub 203mm
• Schlauchanschluss 3/8"

Art.-Nr. Umschreibung
75.244.010 UC68-OBS Zylinder

HYDRAFLEX-ZYLINDER FÜR INNENBORDMOTOREN

Diese Zylinder können mit den
Steuerpumpen UP28F bzw. UP33F
betrieben werden.

Art.-Nr. Fabr.-Nr. Material Volumen Arbeitsdruck Max. Drehmoment Innen-Ø mm Hub Anschluss
75.244.012 UC 69-I Aluminium 69ccm 168kg 32kg/m 25 150mm 3/8"
75.240.116 UC 116-I Aluminium 116ccm 464kg 58kg/m 32 178mm 3/8"
75.240.173 UC 168-I Aluminium 168ccm 673kg 87kg/m 40 178mm 3/8"
75.240.222 UC 215-I Aluminium 215ccm 673kg 111kg/m 40 228mm 3/8"

UC69-I UC116-I UC168-I UC215-I
A 150mm - 5,9" 178mm - 7" 178mm - 7" 228mm - 9"
B 129mm - 5,11" 155mm - 6,1" 155mm - 6,1" 199mm - 7,8"
C 105mm - 4,13" 127mm - 5" 127mm - 5" 163mm - 6,4"
D 417mm - 16,42" 466mm - 18,3" 512mm - 20,1" 587mm - 23,1"
E 31,3mm - 1,23" 102mm - 4" 107,5mm - 4,2" 132,5mm - 5,2"
F 40mm - 1,57" 40mm - 1,6" 40mm - 1,6" 40mm - 1,6"
G 73mm - 2,87" 73mm - 2,9" 105mm - 4,1" 105mm - 4,1"
Rod Ø 14mm - 0,6" 14mm - 0,6" 20mm - 0,8" 20mm - 0,8"

HYDRAULIK SCHLAUCHSET

Empfohlen für Ultraflex Art.-Nr. Kit OB Länge
hydraulische Steuersysteme bis 75.242.130 Kit OB-30 3,00 m - 9,9 ft
70bar (1000psi) 75.242.135 Kit OB-35 3,50 m - 11,5 ft
75.242.140 Kit OB-40 4,00 m - 13,2 ft
75.242.145 Kit OB-45 4,50 m - 14,8 ft
75.242.150 Kit OB-50 5,00 m - 16,5 ft
75.242.155 Kit OB-55 5,50 m - 18,1 ft
75.242.160 Kit OB-60 6,00 m - 19,8 ft
75.242.165 Kit OB-65 6,50 m - 21,4 ft
75.242.170 Kit OB-70 7,00 m - 23,1 ft
