Page 716 - LankhorstHohorst Katalog 2019-2020
P. 716
14 HYDRAULISCHE STEUERUNGEN

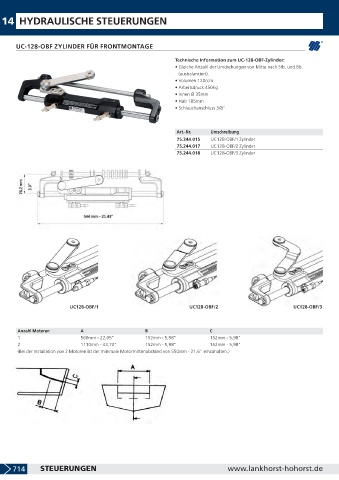

UC-128-OBF ZYLINDER FÜR FRONTMONTAGE
Technische Information zum UC-128-OBF-Zylinder:
• Gleiche Anzahl der Umdrehungen von Mitte nach Stb. und Bb.
(ausbalanciert).
• Volumen 120ccm
• Arbeitsdruck 450kg
• Innen Ø 35mm
• Hub 185mm
• Schlauchanschluss 3/8"
Art.-Nr. Umschreibung
75.244.015 UC128-OBF/1 Zylinder
75.244.017 UC128-OBF/2 Zylinder
75.244.018 UC128-OBF/3 Zylinder
UC128-OBF/1 UC128-OBF/2 UC128-OBF/3
Anzahl Motoren A B C
1 560mm - 22,05" 152mm - 5,98" 152mm - 5,98"
2 1110mm - 43,70" 152mm - 5,98" 152mm - 5,98"
(Bei der Installation von 2 Motoren ist der minimale Motormittenabstand von 550mm - 21,6" einzuhalten.)
714 STEUERUNGEN www.lankhorst-hohorst.de
