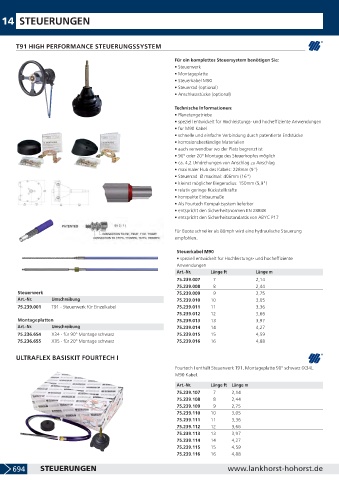

Page 696 - LankhorstHohorst Katalog 2019-2020

14 STEUERUNGEN

T91 HIGH PERFORMANCE STEUERUNGSSYSTEM

Für ein komplettes Steuersystem benötigen Sie:
• Steuerwerk
• Montageplatte
• Steuerkabel M90
• Steuerrad (optional)
• Anschlussstücke (optional)

Technische Informationen:
• Planetengetriebe
• speziell entwickelt für Hochleistungs- und hocheffiziente Anwendungen
• für M90 Kabel
• schnelle und einfache Verbindung durch patentierte Endstücke
• korrosionsbeständige Materialien
• auch verwendbar wo der Platz begrenzt ist
• 90° oder 20° Montage des Steuerkopfes möglich
• ca. 4,2 Umdrehungen von Anschlag zu Anschlag
• maximaler Hub des Kabels: 228mm (9")
• Steuerrad Ø maximal: 406mm (16")
• kleinst möglicher Biegeradius: 150mm (5,9")
• relativ geringe Rückstellkräfte
• kompakte Einbaumaße
• Als Fourtech Kompaktsystem lieferbar
• entspricht den Sicherheitsnormen EN 28848
• entspricht den Sicherheitsstandards von ABYC P17

Für Boote schneller als 80mph wird eine hydraulische Steuerung
empfohlen.

Steuerkabel M90
• speziell entwickelt für Hochleistungs- und hocheffiziente
Anwendungen
Art.-Nr. Länge ft Länge m
75.239.007 7 2,14
75.239.008 8 2,44
Steuerwerk 75.239.009 9 2,75
Art.-Nr. Umschreibung 75.239.010 10 3,05
75.239.001 T91 - Steuerwerk für Einzelkabel 75.239.011 11 3,36
75.239.012 12 3,66
Montageplatten 75.239.013 13 3,97
Art.-Nr. Umschreibung 75.239.014 14 4,27
75.236.654 X34 - für 90° Montage schwarz 75.239.015 15 4,59
75.236.655 X35 - für 20° Montage schwarz 75.239.016 16 4,88

ULTRAFLEX BASISKIT FOURTECH I
Fourtech I enthält Steuerwerk T91, Montageplatte 90° schwarz (X34),
M90 Kabel.
Art.-Nr. Länge ft Länge m
75.239.107 7 2,14
75.239.108 8 2,44
75.239.109 9 2,75
75.239.110 10 3,05
75.239.111 11 3,36
75.239.112 12 3,66
75.239.113 13 3,97
75.239.114 14 4,27
75.239.115 15 4,59
75.239.116 16 4,88

694 STEUERUNGEN www.lankhorst-hohorst.de
