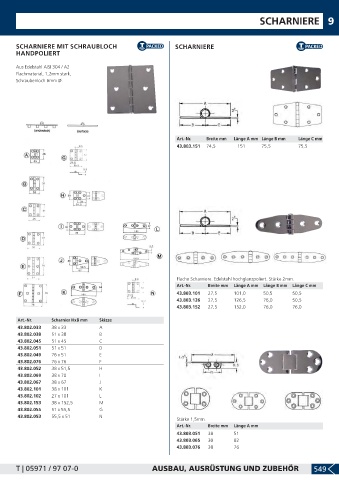

SCHARNIERE 9

SCHARNIERE MIT SCHRAUBLOCH SCHARNIERE
HANDPOLIERT

Aus Edelstahl AISI 304 / A2
Flachmaterial, 1,2mm stark,
Schraubenloch 6mm Ø.

Art.-Nr. Breite mm Länge A mm Länge B mm Länge C mm
43.803.151 74,5 151 75,5 75,5

Flache Scharniere. Edelstahl hochglanzpoliert. Stärke 2mm.
Art.-Nr. Breite mm Länge A mm Länge B mm Länge C mm
43.803.101 27,5 101,0 50,5 50,5
43.803.126 27,5 126,5 76,0 50,5
43.803.152 27,5 152,0 76,0 76,0

Art.-Nr. Scharnier HxB mm Skizze
43.802.033 38 x 33 A
43.802.038 51 x 38 B
43.802.045 51 x 45 C
43.802.051 51 x 51 D
43.802.049 76 x 51 E
43.802.076 76 x 76 F
43.802.052 38 x 51,5 H
43.802.069 38 x 70 I
43.802.067 38 x 67 J
43.802.101 38 x 101 K
43.802.102 27 x 101 L
43.802.153 38 x 152,5 M
43.802.055 51 x 55,5 G
43.802.053 55,5 x 51 N
Stärke 1,5mm.
Art.-Nr. Breite mm Länge A mm
43.803.051 38 51
43.803.065 30 82
43.803.076 38 76

T | 05971 / 97 07-0 AUSBAU, AUSRÜSTUNG UND ZUBEHÖR 549
