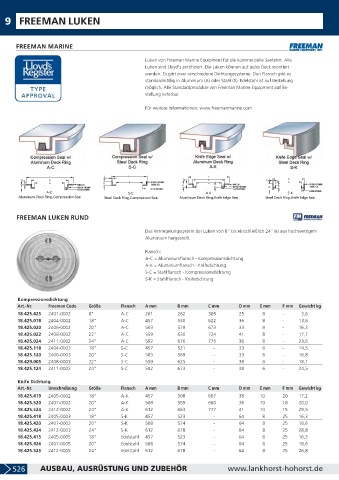

Page 528 - LankhorstHohorst Katalog 2019-2020
P. 528
9 FREEMAN LUKEN
FREEMAN MARINE
Luken von Freeman Marine Equipment für die kommerzielle Seefahrt. Alle
Luken sind Lloyd's zertifiziert. Die Luken können auf jedes Deck montiert
werden. Es gibt zwei verschiedene Dichtungssysteme. Den Flansch gibt es
standardmäßig in Aluminium (A) oder Stahl (S). Edelstahl ist auf Bestellung
möglich. Alle Standardprodukte von Freeman Marine Equipment auf Be-
stellung lieferbar.
Für weitere Informationen: www.freemanmarine.com
FREEMAN LUKEN RUND
Das Verriegelungssystem der Luken von 8" bis einschließlich 24" ist aus hochwertigem
Aluminium hergestellt.
Flansch:
A-C = Aluminiumflansch - Kompressionsdichtung
A-K = Aluminiumflansch - Knifedichtung
S-C = Stahlflansch - Kompressionsdichtung
S-K = Stahlflansch - Knifedichtung
Kompressionsdichtung
Art.-Nr. Freeman Code Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.425.425 2401-0002 8" A-C 201 262 305 25 8 - 3,6
18.425.018 2404-0002 18" A-C 457 530 622 36 8 - 13,6
18.425.020 2406-0002 20" A-C 503 579 673 33 8 - 16,3
18.425.022 2408-0002 22" A-C 559 630 724 41 8 - 17,7
18.425.024 2411-0002 24" A-C 592 676 775 36 8 - 23,6
18.425.118 2404-0003 18" S-C 457 521 - 33 6 - 14,5
18.425.120 2406-0003 20" S-C 503 569 - 33 6 - 16,8
18.429.005 2408-0003 22" S-C 559 625 - 38 6 - 18,1
18.425.124 2411-0003 24" S-C 592 673 - 38 6 - 24,5
Knife Dichtung
Art.-Nr. Umschreibung Größe Flansch A mm B mm C mm D mm E mm F mm Gewicht kg
18.425.419 2405-0002 18" A-K 457 508 607 38 10 20 17,2
18.425.520 2407-0002 20" A-K 508 559 660 36 10 18 20,0
18.425.524 2412-0002 24" A-K 612 663 777 41 10 15 29,5
18.425.418 2405-0003 18" S-K 457 523 - 64 8 25 16,3
18.425.420 2407-0003 20" S-K 508 574 - 64 8 25 18,6
18.425.424 2412-0003 24" S-K 612 678 - 64 8 25 28,8
18.425.415 2405-0005 18" Edelstahl 457 523 - 64 8 25 16,3
18.425.426 2407-0005 20" Edelstahl 508 574 - 64 8 25 18,6
18.425.525 2412-0005 24" Edelstahl 612 678 - 64 8 25 26,8
526 AUSBAU, AUSRÜSTUNG UND ZUBEHÖR www.lankhorst-hohorst.de
